Naprawa i spawanie wywrotek oraz naczep typu wanna — kompendium

W skrócie

Naprawa wywrotek i naczep wanna obejmuje spawanie skrzyń stalowych (S355, Hardox) i aluminiowych, regenerację siłowników hydraulicznych, naprawy powypadkowe ram oraz zabezpieczenie antykorozyjne. PHS Magnum wykonuje pełen zakres w hali w Choruli k. Opola — 4 km od A4 — z dźwigiem do 10 ton, stanowiskami MIG/MAG i TIG oraz własną kabiną lakierniczą.

Rodzaje wywrotek i naczep wanna — co trafia do serwisu

Zanim o naprawach — krótka mapa konstrukcji, bo każda pęka inaczej. Sposób rozładunku, przekrój skrzyni i materiał blach determinują, gdzie kumulują się naprężenia i jakiego zużycia należy się spodziewać po kilku sezonach pracy.

Wywrotki tylnozsypowe i trójstronne

Zabudowy wywrotek samochodowych (Meiller, Hyva, Tisvol) dzielą się na tylnozsypowe — skrzynia unosi się jednym siłownikiem teleskopowym i zsypuje do tyłu — oraz trójstronne, z kiprowaniem na trzy strony przez układ sworzni narożnych. Trójstronne mają więcej punktów zużycia: sworznie, gniazda, zawiasy burt na trzech krawędziach.

Wywrotka tylnozsypowa jest konstrukcyjnie najprostsza i najbardziej wytrzymała — dlatego dominuje w ciężkiej budowlance i przy kruszywach. Jej słabe punkty to łożyskowanie wywrotu na tylnej belce (praca całej masy skrzyni na dwóch sworzniach), gniazdo siłownika czołowego oraz strefa zsypu przy klapie, gdzie blacha podłogi ściera się najszybciej. Kiprowanie pod górę lub na pochyłości bocznej wykrzywia skrzynię względem ramy i przyspiesza pękanie spoin narożnych.

Wywrotka trójstronna (jednostronna w wariancie uproszczonym) rozładowuje na boki i do tyłu — to standard w dystrybucji materiałów budowlanych, komunalce i rolnictwie. Cena za uniwersalność: kilkanaście par sworzni i gniazd narożnych, które wyrabiają się nierównomiernie. Luz na jednym sworzniu przenosi obciążenie na pozostałe i sekwencja zużycia przyspiesza lawinowo. Typowa naprawa to regeneracja gniazd (napawanie i rozwiercanie do wymiaru), wymiana sworzni oraz prostowanie burt.

Naczepy wywrotki i naczepy typu wanna

Naczepy wywrotki (Wielton, Feber, Fliegl, Schmitz, Kassbohrer) występują jako klasyczne skrzyniowe oraz wanny — half-pipe o półokrągłym przekroju. Wanna nie ma ostrych naroży podłogi, więc ładunek zsuwa się łatwiej, ale całe naprężenie pracuje na łączeniu ściany z dnem i przy słupkach czołowych — i tam właśnie powstają pęknięcia. Typowe przypadki opisujemy w artykule naprawa naczepy wanna — pęknięcia.

Naczepa skrzyniowa (box) ma prostokątny przekrój, płaską podłogę i pionowe burty usztywnione słupkami. Zaletą jest duża objętość i łatwy załadunek koparką; wadą — naroża podłogi, w których ładunek zalega, a naprężenia się koncentrują. Pęknięcia startują w narożach dolnych, przy słupkach i wokół wzmocnień poprzecznych. Box ze stali konstrukcyjnej jest cięższy od wanny z Hardoxu o porównywalnej wytrzymałości, dlatego rynek systematycznie przesuwa się w stronę wanien.

Naczepa wanna (half-pipe) to dziś standard przy kamieniu, złomie i pracach rozbiórkowych. Półokrągłe dno z jednego lub dwóch arkuszy blachy trudnościeralnej nie ma spoin wzdłużnych w strefie największego ścierania — i to jest jej główna przewaga trwałościowa. Za to złącze ściany bocznej z dnem, słupki czołowe i tylna rama klapy przenoszą całość naprężeń zginających przy kiprowaniu. Wanna źle znosi rozładunek na nierównym podłożu: skręcenie podwozia przenosi się na cienkościenną skorupę.

Przyczepy rolnicze i zestawy budowlane

Do serwisu trafiają też przyczepy wywrotki rolnicze (Pronar, Metal-Fach, Zasław, Wielton Agro) — konstrukcyjnie prostsze, ale eksploatowane w trudnych warunkach: przeciążenia w sezonie żniwnym, korozja od nawozów i kiszonek, drogi polne. Typowe naprawy to pęknięcia ram dolnych, wymiana podłóg, regeneracja zawiasów burt i układów centralnego ryglowania. Technologia napraw jest ta sama co przy zabudowach ciężarowych — różni się skala grubości blach.

Producenci — charakterystyka konstrukcji

Materiały skrzyni: stal konstrukcyjna, Hardox, aluminium

Skrzynia z Hardoxu jest lżejsza przy tej samej wytrzymałości na ścieranie — ale jej naprawa wymaga innej technologii spawania niż zwykła stal, o czym niżej.

Stal konstrukcyjna S355 — rama i skrzynie uniwersalne

S355 to podstawowa stal konstrukcyjna wywrotek: granica plastyczności 355 MPa, bardzo dobra spawalność bez podgrzewania przy typowych grubościach, przewidywalne zachowanie zmęczeniowe. Z niej wykonuje się ramy, ramy pomocnicze, słupki, wzmocnienia i skrzynie do lżejszych zastosowań (ziemia, piasek). Jej słabością jest ścieralność — podłoga z S355 pod kruszywem łamanym wyciera się kilkukrotnie szybciej niż z blachy trudnościeralnej. Tańszy wariant S235 spotyka się w starszych i lżejszych konstrukcjach.

Stale trudnościeralne Hardox — HB 400, 450, 500 i 500 Tuf

Hardox (SSAB) to stale hartowane o kontrolowanej twardości, mierzonej w jednostkach Brinella (HB):

Im wyższa twardość, tym większa odporność na ścieranie — ale też większa wrażliwość na pęknięcia zimne przy spawaniu i mniejsza tolerancja na udary w niskich temperaturach. Hardox 500 Tuf łączy odporność na ścieranie klasy 500 z udarnością pozwalającą budować z niego cieńsze, lżejsze skorupy — dlatego nowe wanny premium powstają głównie z niego. Dla serwisu ważne: im twardszy gatunek i grubsza blacha, tym ostrzejszy rygor podgrzewania wstępnego i kontroli energii liniowej.

Domex / Strenx — stale o podwyższonej wytrzymałości

Obok blach trudnościeralnych producenci stosują stale konstrukcyjne o podwyższonej granicy plastyczności — Strenx (dawniej Domex w wyrobach walcowanych na zimno): gatunki 650, 700 i wyższe. Z nich wykonuje się ramy, słupki i profile nośne — cieńsze i lżejsze niż z S355 przy tej samej nośności. Spawalność jest dobra, ale obowiązuje ta sama zasada co przy Hardoxie: materiał zawdzięcza właściwości obróbce termomechanicznej, więc nadmierne ciepło spawania lokalnie je odbiera. Napraw ram ze Strenx nie prowadzi się „grubym ściegiem na raz" — tylko kontrolowaną energią liniową i przemyślaną kolejnością ściegów.

Aluminium — lekkość za cenę zmęczenia

Skrzynie aluminiowe (stopy serii 5xxx/6xxx) obniżają masę własną o kilkaset kilogramów do ponad tony — każdy kilogram mniej to kilogram ładowności więcej. Cena: niższa odporność na ścieranie i udary, pękanie zmęczeniowe bez wcześniejszych sygnałów oraz korozja kontaktowa wszędzie tam, gdzie aluminium styka się ze stalą bez separacji. Aluminiową skrzynię spawa się metodą TIG lub MIG z drutem dobranym do stopu, po starannym usunięciu warstwy tlenków.

Katalog uszkodzeń — od czego zaczyna się przestój

Z praktyki hali serwisowej powtarza się sześć scenariuszy:

• Pęknięcia skrzyni — najczęściej w narożnikach, przy wzmocnieniach i wokół mocowań siłownika; zaczynają się od włosowatej rysy przy spoinie i rosną z każdym kiprowaniem
• Zużycie dna (podłogi) — ładunki ścierne wycierają blachę miejscowo; przetarcie zaczyna się zwykle w strefie zsypu przy klapie
• Siłownik hydrauliczny — film olejowy na tłoczysku, skrzynia opada po podniesieniu, wywrot pracuje skokowo
• Rama i rama pomocnicza — pęknięcia przy wsporniku siłownika i łożyskowaniu wywrotu, korozja przekrojów zamkniętych
• Burty i klapa tylna — wybrzuszenia od kanciastego kruszywa, wyrwane zawiasy, krzywo domykająca się klapa
• Hydraulika sterująca — nieszczelny rozdzielacz, zużyta pompa, zapowietrzony układ: skrzynia podnosi się wolno lub nie domyka

Zasada jest brutalnie prosta: pęknięcie zignorowane wiosną to wymiana połowy podłogi jesienią. Rysa w blasze pracującej pod ładunkiem 25+ ton nie czeka. Poniżej każdy scenariusz osobno — objawy, przyczyna, kierunek naprawy.

Pęknięcia skrzyni i dna

Objawy: włosowata rysa wzdłuż spoiny lub w blasze, rdzawe „łzy" wypływające z pęknięcia, łuszcząca się farba wzdłuż złącza, w zaawansowanym stadium — przesypywanie się drobnego ładunku. Przyczyna: koncentracja naprężeń w węzłach konstrukcji (naroża, słupki, wzmocnienia, mocowanie siłownika) połączona z cyklicznym obciążeniem. W wannach pęknięcia lokują się na łączeniu ściany z dnem; w boxach — w narożach dolnych. Naprawa: nawiercenie końca rysy, wyszlifowanie do zdrowego materiału, spawanie wielościegowe, a przy nawrotach — nakładka lub żebro zmieniające rozkład naprężeń.

Zużycie ścierne dna

Objawy: głuchy dźwięk i sprężynowanie blachy przy opukaniu, widoczne pofalowanie podłogi, miejscowe przetarcia na wylot — najpierw w strefie zsypu przy klapie i pod punktem uderzenia łyżki koparki. Przyczyna: każdy rozładunek to zsuwające się po podłodze tony materiału ściernego; łączny przebieg ścierny liczy się w dziesiątkach tysięcy cykli. Naprawa: przy ubytkach lokalnych — wstawki z blachy trudnościeralnej; przy zużyciu wielkopowierzchniowym — odbudowa podłogi arkuszami Hardox z przespawaniem do konstrukcji nośnej. Pomiar grubości blachy grubościomierzem ultradźwiękowym rozstrzyga, która opcja ma sens.

Deformacje burt i poszycia

Objawy: wybrzuszenia poszycia między słupkami, wygięte profile górne, burta niedomykająca się na całej długości, pęknięte spoiny słupków. Przyczyna: udary załadunku (kamień zrzucany z wysokości), napór ładunku przy gwałtownym hamowaniu, uderzenia łyżki koparki. Naprawa: prostowanie na zimno lub z kontrolowanym podgrzaniem, wymiana odcinków poszycia, przespawanie i wzmocnienie słupków. Trwale zdeformowane profile nośne wymienia się — prostowanie profilu, który stracił geometrię przekroju, nie przywraca nośności.

Uszkodzenia ramy podwozia i ramy pomocniczej

Objawy: pęknięcia przy wsporniku siłownika i łożyskowaniu wywrotu, rysy w pasach dolnych podłużnic, skorodowane na wylot przekroje zamknięte, „pływanie" skrzyni na ramie. Przyczyna: rama pomocnicza przenosi całość sił kiprowania w dwóch–trzech punktach; luz w łożyskowaniu wywrotu multiplikuje obciążenia dynamiczne. Korozja przekrojów zamkniętych postępuje od środka — na zewnątrz widać ją późno. Naprawa: spawanie z pełnym rygorem technologicznym (to element nośny), nakładki przespawane na długości, wymiana odcinków profili. Po każdej ingerencji w ramę — kontrola geometrii. Równolegle warto sprawdzić osie i zawieszenie oraz układ hamulcowy, bo krzywa rama zjada klocki i opony nierównomiernie.

Siłownik hydrauliczny — nieszczelności i wyboczenie

Objawy: film olejowy na tłoczysku, kropelkowanie pod siłownikiem, skrzynia opadająca po podniesieniu, skokowa praca wywrotu, w skrajnym przypadku — widoczne wygięcie tłoczyska. Przyczyna: zużyte uszczelnienia i prowadnice (naturalna eksploatacja), rysy i korozja wżerowa tłoczyska (uszkodzona powłoka chromowa), wyboczenie od kiprowania na pochyłości lub przy nierównomiernie ułożonym ładunku. Naprawa: regeneracja z wymianą uszczelnień albo wymiana kompletnego siłownika — kryteria niżej, w sekcji o regeneracji.

Układ zawiasowy i sworznie wywrotu

Objawy: metaliczne stuki przy podnoszeniu i opuszczaniu skrzyni, widoczny luz na sworzniach, owalizacja gniazd, skrzynia „siadająca" krzywo na ramie. Przyczyna: praca sworzni pod pełnym obciążeniem przy niedostatecznym smarowaniu; brud i pył kruszywowy działają jak pasta ścierna. Naprawa: wymiana sworzni i tulei, napawanie i rozwiercanie owalnych gniazd do wymiaru, uzupełnienie punktów smarnych. Zaniedbany luz łożyskowania wywrotu to prosta droga do pęknięć ramy — koszt naprawy rośnie o rząd wielkości.

Burta tylna i klapa hydrauliczna

Objawy: klapa domykająca się krzywo lub niedomykająca, wyrobione zawiasy górne, pęknięcia ramy klapy, niesprawne ryglowanie, w klapach hydraulicznych — nieszczelne siłowniki otwierania. Przyczyna: klapa przyjmuje uderzenia ładunku przy każdym zsypie, a mechanizm ryglowania pracuje w najbrudniejszej strefie pojazdu. Naprawa: regeneracja zawiasów, prostowanie i przespawanie ramy klapy, wymiana rygli i sworzni, naprawa hydrauliki otwierania. Nieszczelna klapa to gubienie ładunku na drodze — a to już nie tylko koszt, ale odpowiedzialność wykroczeniowa przewoźnika.

Korozja — cichy zabójca konstrukcji

Objawy: łuszcząca się powłoka, rdza wżerowa na spodzie skrzyni i ramie, przerdzewiałe na wylot kieszenie i przekroje zamknięte, „puchnięcie" blach w złączach zakładkowych. Przyczyna: woda, błoto i środki odladzające pracujące od spodu; uszkodzenia powłoki od kruszywa; brak zabezpieczenia stref po wcześniejszych naprawach spawalniczych. Naprawa: piaskowanie, wymiana skorodowanych odcinków, odtworzenie systemu powłokowego — szczegóły w sekcji o antykorozji. Elementy osprzętu (zawiasy, rygle, wsporniki) warto zabezpieczać cynkowaniem.

Skąd biorą się pęknięcia — mechanika zużycia

Wywrotka pracuje w cyklach: załadunek udarowy (koparka zrzuca kamień z wysokości), jazda po nierównym terenie budowy, kiprowanie pod pełnym obciążeniem. Każdy cykl to naprężenia zginające i skrętne w tych samych węzłach konstrukcji. Do tego dochodzi ścieranie — kruszywo zsuwające się po podłodze działa jak papier ścierny przy każdym rozładunku.

Efekt kumuluje się latami. Najpierw pęka spoina — bo złącze spawane jest zawsze karbem, miejscem koncentracji naprężeń. Potem rysa przechodzi w materiał rodzimy. Dlatego doświadczony serwis nie pyta „gdzie pękło", tylko „dlaczego pękło" — i dopiero po tej diagnozie dobiera naprawę: samą spoinę, nakładkę, żebro czy przekonstruowanie węzła.

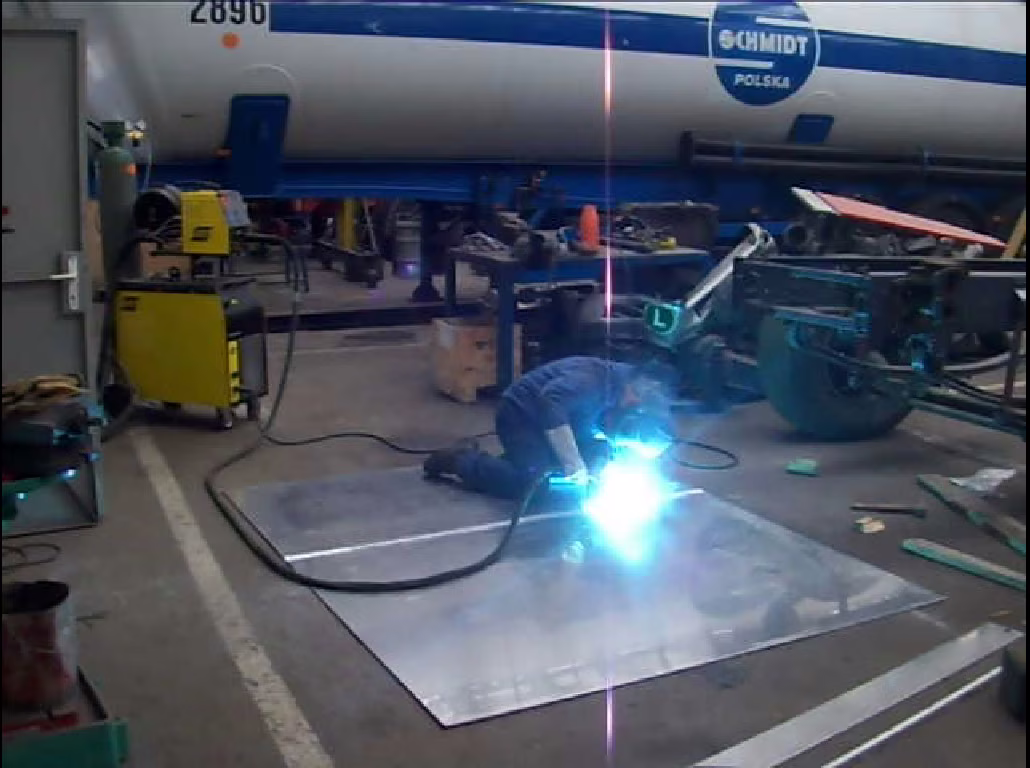

Spawanie wywrotek — stal, Hardox, aluminium

Stal konstrukcyjna — MIG/MAG

Skrzynie ze stali S235/S355 spawa się metodą MIG/MAG. Kluczem nie jest sama spoina, lecz diagnoza przyczyny pęknięcia: jeżeli węzeł pękł od przeciążeń lub drgań, samo zaspawanie rysy da nawrót po kilku tygodniach. Poprawna naprawa to wyszlifowanie pęknięcia do zdrowego materiału (z nawierceniem końca rysy), spawanie wielościegowe i — tam gdzie trzeba — nakładka lub żebro wzmacniające zmieniające rozkład naprężeń.

Hardox — technologia z rygorem termicznym

Stal Hardox zawdzięcza twardość obróbce cieplnej — i tę twardość łatwo zniszczyć źle prowadzonym spawaniem. Rygory technologiczne:

1. Materiały dodatkowe niskowodorowe — druty/elektrody o kontrolowanej zawartości wodoru; wodór w złączu to pęknięcia zimne
2. Wstępne podgrzewanie — zależnie od gatunku i grubości blachy; cel: spowolnić chłodzenie strefy wpływu ciepła
3. Kontrola energii liniowej — ograniczone wprowadzanie ciepła, żeby nie wyżarzyć (zmiękczyć) materiału wokół spoiny
4. Chłodzenie bez przeciągów i kolejność ściegów ograniczająca naprężenia własne

Strefa wpływu ciepła jest zawsze miększa niż rodzimy Hardox — dobra technologia minimalizuje jej szerokość, a przemyślane usytuowanie spoin odsuwa ją od miejsc największego ścierania. Pełen warsztatowy opis: spawanie skrzyni wywrotki Hardox.

Podgrzewanie wstępne — orientacyjne wartości per gatunek

O konieczności i temperaturze podgrzewania decyduje grubość łączna złącza (suma grubości łączonych blach w węźle) oraz gatunek stali. Wartości orientacyjne dla materiałów niskowodorowych, wg wytycznych producenta stali:

Zasady praktyczne: temperaturę kontroluje się kredką termiczną lub pirometrem w odległości ok. 75 mm od złącza; podgrzewa się szeroko i równomiernie (palnik nagrzewczy, nie skoncentrowany płomień); temperatura międzyściegowa nie powinna przekraczać ok. 225 °C dla stali trudnościeralnych — powyżej tej granicy zaczyna się degradacja twardości. Zimą obowiązuje dodatkowa czujność: blacha o temperaturze poniżej +5 °C zawsze wymaga przynajmniej osuszenia i lekkiego podgrzania, bo wilgoć kondensacyjna to wodór w złączu.

Dobór materiałów dodatkowych

Do stali trudnościeralnych stosuje się z reguły spoiwa niedopasowane wytrzymałościowo w dół (undermatching) — np. druty G3Si1/G4Si1 klasy G 42–G 50 wg EN ISO 14341. Brzmi paradoksalnie, ale jest celowe: bardziej plastyczna spoina lepiej znosi naprężenia skurczowe i nie pęka na zimno. Twardość w licu złącza i tak nie odtworzy Hardoxu — od odporności na ścieranie jest blacha, spoina ma trzymać konstrukcję. W złączach trudnych (naprawy bez możliwości podgrzania, stale o nieznanej historii) stosuje się spoiwa austenityczne typu 307 — droższe, ale tolerancyjne na wodór. Elektrody otulone muszą być zasadowe i suszone zgodnie z zaleceniem producenta — elektroda z wilgotnej paczki to gotowy generator pęknięć zimnych.

Energia liniowa i kontrola odkształceń

Energia liniowa (ciepło wprowadzone na jednostkę długości spoiny) to parametr, który przy stalach hartowanych działa w obie strony: za mała — ryzyko pęknięć zimnych przez zbyt szybkie chłodzenie; za duża — wyżarzenie i zmiękczenie strefy wpływu ciepła oraz duże odkształcenia. W praktyce warsztatowej dla blach 4–8 mm celuje się w wartości umiarkowane (rzędu 1,0–1,5 kJ/mm), prowadząc ściegi krótsze i cieńsze zamiast jednego grubego.

Kontrola odkształceń przy dużych naprawach (odbudowa podłogi, wymiana poszycia burty):

• Spawanie odcinkowo-przestawne — ściegi krótkimi odcinkami w przemyślanej kolejności, nie „od końca do końca"
• Sczepianie i sztywne mocowanie blach przed spawaniem właściwym; kliny i ściągi utrzymujące płaszczyznę
• Symetria cieplna — równoległe prowadzenie spoin po obu stronach osi konstrukcji
• Przerwy technologiczne na wyrównanie temperatury zamiast ciągłego grzania jednego rejonu

Klasycznej obróbki cieplnej po spawaniu (wyżarzania odprężającego) przy stalach hartowanych nie stosuje się — piec zniszczyłby twardość całej blachy. Odprężanie zastępuje właściwa kolejność ściegów i, punktowo, młotkowanie ściegów pośrednich.

Metody: MIG/MAG, TIG, elektroda otulona

MAG (135) to podstawowa metoda napraw skrzyń stalowych: wydajna, stabilna, dobra kontrola parametrów. TIG (141) wybiera się do aluminium, blach cienkich i spoin wymagających najwyższej czystości — wolniejszy, ale precyzyjny. Elektroda otulona (111) pozostaje metodą interwencyjną — np. przy naprawach mobilnych, gdzie osłona gazowa MAG nie przetrwa wiatru; wymaga elektrod zasadowych, suszonych. Dobór metody to zawsze kompromis między dostępem do złącza, pozycją spawania i wymaganą jakością.

Aluminium — TIG

Skrzynie aluminiowe spawa się metodą TIG, po starannym oczyszczeniu z tlenków. Aluminium nie sygnalizuje zmęczenia tak jak stal — pęknięcia zmęczeniowe pojawiają się nagle, dlatego przy naprawie sprawdzamy całe sąsiedztwo uszkodzenia, nie tylko widoczną rysę.

Kwalifikacje: EN ISO 9606 i duch EN 1090

Skrzynia i rama wywrotki to konstrukcja nośna pracująca cyklicznie — naprawy spawalnicze powinny być wykonywane przez spawaczy z aktualnymi uprawnieniami EN ISO 9606-1 (stale) w metodzie i pozycji odpowiadającej realnej pracy, a technologia — opisana w instrukcji WPS zgodnie z praktyką EN 1090 dla konstrukcji stalowych. Nie każda naprawa warsztatowa formalnie podlega EN 1090, ale rygor tej normy (identyfikowalność materiałów, kwalifikowane technologie, kontrola spoin) to właściwy punkt odniesienia dla elementów, od których zależy bezpieczeństwo 40-tonowego zestawu. W PHS Magnum spoiny konstrukcyjne wykonują spawacze z uprawnieniami EN ISO 9606, w ramach systemu jakości ISO 9001:2015.

Wady spawalnicze i kontrola jakości: VT, PT, MT

Najczęstsze wady złączy naprawczych i ich źródła:

Kontrola po naprawie: VT (badanie wizualne, EN ISO 17637) każdej spoiny — geometria, podtopienia, kratery; PT (badanie penetracyjne, EN ISO 3452) w strefach krytycznych — wykrywa pęknięcia powierzchniowe niewidoczne okiem; MT (badanie magnetyczno-proszkowe) tam, gdzie trzeba wykryć nieciągłości tuż pod powierzchnią w stalach ferromagnetycznych. Badanie penetracyjne złącza mocowania siłownika trwa kilkanaście minut — pęknięcie tego węzła pod uniesioną skrzynią to scenariusz, którego nikt nie chce testować.

Regeneracja siłowników hydraulicznych

Siłownik teleskopowy wywrotu pracuje pod ciśnieniem 200–280 bar i jest najczęstszą pojedynczą przyczyną unieruchomienia wywrotki. Regeneracja obejmuje: demontaż i mycie, ocenę tłoczyska (prostość, rysy, korozja wżerowa), polerowanie lub szlif, wymianę kompletu uszczelnień i prowadnic, montaż i próbę ciśnieniową.

Granica opłacalności: proste tłoczysko i zdrowa rura = regeneracja; wygięte tłoczysko lub pęknięta rura = wymiana. Popularne siłowniki (Hyva, Meiller) są dostępne w 24–48 godzin, więc czasem wymiana skraca przestój bardziej niż naprawa. Pełne kryteria i przebieg procesu: regeneracja siłownika wywrotki. Równolegle z siłownikiem warto sprawdzić pompę, rozdzielacz i olej — zanieczyszczony olej hydrauliczny zabija świeżo zregenerowany siłownik w jeden sezon.

Przebieg regeneracji krok po kroku

1. Demontaż z pojazdu i rozbrojenie — spuszczenie oleju, demontaż sworzni, wyjęcie siłownika; przy teleskopach wieloczłonowych rozdzielenie kolejnych sekcji w kontrolowanych warunkach
2. Mycie i inspekcja — ocena każdego członu: prostość tłoczyska (pomiar na pryzmach), stan powłoki chromowej, gładź rury, gwinty i dławice
3. Obróbka powierzchni — polerowanie tłoczyska przy drobnych rysach; honowanie rury przy zatarciu gładzi; głębokie wżery chromu dyskwalifikują człon do wymiany lub przechromowania
4. Wymiana kompletu uszczelnień i prowadnic — zawsze pełny zestaw (uszczelnienia tłoka, dławicy, zgarniacze, pierścienie prowadzące), dobrany do średnic i typu oleju; oszczędzanie na pojedynczych elementach kończy się powtórnym demontażem
5. Montaż i próba ciśnieniowa — złożenie w czystości warsztatowej, napełnienie, odpowietrzenie, próba na stanowisku: szczelność statyczna pod ciśnieniem roboczym, płynność wysuwu, brak opadania pod obciążeniem
6. Montaż w pojeździe i test pracy — kiprowanie próbne, kontrola szczelności przyłączy, poziomu i czystości oleju w zbiorniku

Uwaga na detal, który wraca w reklamacjach cudzych napraw: nowe uszczelnienia w brudnym układzie żyją tygodnie. Jeżeli olej jest przepracowany albo w zbiorniku widać szlam — wymiana oleju i czyszczenie układu to nie opcja, tylko warunek sensowności regeneracji.

Naprawy powypadkowe

Kolizja wywrotki lub naczepy wanna to zwykle kombinacja uszkodzeń: wygięta rama, zerwane mocowania siłownika, zdeformowane burty, uszkodzona instalacja hydrauliczna i elektryczna. Kolejność naprawy ma znaczenie:

1. Pomiar geometrii podwozia — bez odtworzenia geometrii każda dalsza praca jest tymczasowa
2. Prostowanie i spawanie ramy — z kontrolą spoin w strefach naprężeń
3. Odbudowa mocowań siłownika, łożyskowania wywrotu, zawiasów klapy
4. Hydraulika i elektryka — próby ciśnieniowe, test pracy wywrotu pod obciążeniem
5. Lakierowanie naprawianych stref i dokumentacja

Przy szkodach likwidowanych z ubezpieczenia przygotowujemy zestawienie zakresu prac przydatne dla rzeczoznawcy. Pełen zakres napraw powypadkowych i konstrukcyjnych opisuje strona serwisu wywrotek i naczep wanna.

Geometria — dlaczego od niej wszystko się zaczyna

Rama naczepy po uderzeniu może wyglądać poprawnie i być skręcona o kilkanaście milimetrów na długości — czego nie widać okiem, a co widać na zużyciu opon po trzech miesiącach. Pomiar geometrii obejmuje: równoległość osi względem sworznia królewskiego, przekątne ramy, płaszczyznę górnych półek podłużnic (na niej siada rama pomocnicza i łożyskowanie wywrotu). Prostowanie prowadzi się siłownikami hydraulicznymi z kontrolowanym podgrzaniem stref gięcia — nigdy „na zimno na siłę" przy stalach o podwyższonej wytrzymałości, bo mikropęknięcia z prostowania wychodzą po pół roku. Po prostowaniu strefy gięcia i spoiny naprawcze przechodzą kontrolę penetracyjną.

Dokumentacja ubezpieczeniowa

Do likwidacji szkody przygotowujemy: protokół oględzin z dokumentacją zdjęciową uszkodzeń przed naprawą, zestawienie zakresu prac i użytych materiałów oraz protokół z prób końcowych (geometria, próba ciśnieniowa hydrauliki, test kiprowania). Kompletna dokumentacja skraca dyskusję z rzeczoznawcą i przyspiesza wypłatę — a przy szkodach z OC sprawcy bywa jedynym twardym argumentem przewoźnika. Jeżeli pojazd po kolizji nie nadaje się do jazdy, pomagamy zorganizować transport do hali — patrz pomoc drogowa TIR.

Piaskowanie, malowanie i ochrona antykorozyjna

Wywrotka koroduje od dołu: woda, błoto i środki odladzające pracują na ramie, spodzie skrzyni i zawiasach. Po każdej naprawie spawalniczej strefa złącza jest pozbawiona powłoki — i to właśnie tam korozja startuje najszybciej.

Prawidłowa sekwencja: piaskowanie co najmniej do Sa 2 (usunięcie rdzy i starych powłok), grunt epoksydowy na czysty metal, nawierzchnia poliuretanowa odporna na ścieranie i UV. Malowanie po naprawie wykonujemy we własnej kabinie lakierniczej — bez podwykonawców i bez dodatkowego transportu naczepy między zakładami.

Przygotowanie powierzchni — Sa 2½ jako standard renowacji

Trwałość każdej powłoki w ponad połowie zależy od przygotowania podłoża. Przy pełnej renowacji obowiązuje obróbka strumieniowo-ścierna do stopnia Sa 2½ wg EN ISO 8501-1: powierzchnia po piaskowaniu jest wolna od zgorzeliny, rdzy i starych powłok, z dopuszczalnymi jedynie śladowymi przebarwieniami. Malowanie „na szczotkę drucianą" (St 2/St 3) to rozwiązanie wyłącznie punktowe — powłoka na niedoczyszczonej rdzy odspaja się od podłoża w pierwszy mroźny sezon. Szczegóły procesu: piaskowanie naczep.

System powłokowy — epoksyd plus poliuretan

Sprawdzony układ dla wywrotek pracujących w budowlance:

Łączna grubość suchego systemu dla warunków pracy wywrotki to zwykle 200–280 µm, mierzona grubościomierzem po utwardzeniu. Tak zbudowany system na podłożu Sa 2½ realnie wytrzymuje wiele sezonów pracy w błocie i soli — podczas gdy pojedyncza warstwa „farby nawierzchniowej na rdzę" nie przeżywa jednego. Pełen proces lakierniczy w kabinie opisuje strona renowacja lakiernicza naczep.

Wnętrza skrzyń roboczych zwykle nie maluje się na gotowo — kruszywo zdziera każdą powłokę w tygodnie. Maluje się spód skrzyni, ramę, burty od zewnątrz i strefy klapy; wnętrze chroni sama blacha trudnościeralna.

Naprawa czy wymiana skrzyni — kryteria decyzji

Najdroższy błąd to remontowanie skrzyni, która nie rokuje — albo wymiana takiej, którą dało się uratować. Decyzję warto oprzeć na pomiarach, nie na wrażeniu:

Rozwiązanie pośrednie, często najbardziej ekonomiczne: odbudowa podłogi blachą Hardox ze wzmocnieniem narożników, przy zachowaniu burt i ramy. Skrzynia zyskuje odporność na ścieranie lepszą niż fabryczna stal konstrukcyjna, a koszt jest ułamkiem nowej zabudowy. Ostateczną rekomendację dajemy po pomiarze grubości blach i oględzinach w hali — serwis wywrotek PHS Magnum wycenia zakres bez zobowiązań.

Dwie dodatkowe zmienne, które warto wrzucić do rachunku. Wiek i plan floty: odbudowa podłogi w naczepie, która ma jeździć jeszcze 5+ lat, zwraca się wielokrotnie; ta sama praca w pojeździe przewidzianym do sprzedaży za rok — niekoniecznie, choć udokumentowana naprawa podnosi wartość odsprzedaży. Dostępność pojazdu zastępczego: jeżeli flota nie ma rezerwy, liczy się nie tylko zakres, ale i czas — wymiana kompletnego siłownika albo etapowanie naprawy (najpierw to, co unieruchamia, reszta zimą) bywa lepsza niż perfekcyjny remont w środku sezonu.

Badania nieniszczące i przeglądy okresowe konstrukcji

Badania nieniszczące (NDT) w serwisie wywrotek to nie egzotyka, tylko tani sposób na wykrycie pęknięcia zanim stanie się awarią. Kiedy mają sens:

• Po każdej naprawie elementu nośnego — kontrola penetracyjna PT wg EN ISO 3452 spoin mocowania siłownika, łożyskowania wywrotu i węzłów ramy
• Po prostowaniu ramy — strefy gięcia i podgrzewania sprawdzane pod kątem mikropęknięć
• Przy zakupie używanej naczepy — godzina badań stref krytycznych mówi o pojeździe więcej niż lakier; świeża farba na spoinach to klasyczny sposób maskowania pęknięć
• Okresowo w konstrukcjach z historią napraw — węzły łatane wielokrotnie warto kontrolować co sezon
• Pomiar grubości blach ultradźwiękiem — jedyna obiektywna podstawa decyzji naprawa vs odbudowa podłogi; mapa grubości pokazuje realny zapas materiału

Do kompletu: wywrotki i naczepy wanna nie podlegają dozorowi TDT tak jak zbiorniki ciśnieniowe silonaczep — konstrukcję skrzyni i ramy nikt „z urzędu" nie skontroluje. Odpowiedzialność za stan techniczny konstrukcji nośnej leży w całości po stronie przewoźnika, a jedynym mechanizmem kontroli jest przegląd serwisowy. To argument za tym, żeby raz do roku konstrukcję obejrzał ktoś, kto wie, gdzie patrzeć.

Profilaktyka — jak przedłużyć żywotność skrzyni

Większość poważnych napraw wywrotek zaczyna się od drobiazgu, który dało się wychwycić podczas rutynowej kontroli. Prosty przegląd co 4–6 tygodni intensywnej eksploatacji:

• Spoiny narożników i mocowanie siłownika — szukaj włosowatych rys, rdzawych „łez" wypływających z pęknięcia, łuszczącej się farby wzdłuż spoiny
• Tłoczysko siłownika — film olejowy, rysy, ślady punktowej korozji; skrzynia opadająca po podniesieniu to sygnał zużytych uszczelnień
• Podłoga skrzyni — opukanie stref zsypu; głuchy dźwięk i sprężynowanie blachy zdradzają wytarcie od spodu niewidoczne gołym okiem
• Klapa i zawiasy — luzy, krzywe domykanie, wyrobione sworznie
• Olej hydrauliczny — poziom i kolor; mleczny odcień oznacza wodę w układzie

Nawyki eksploatacyjne, które realnie wydłużają życie skrzyni

• Kiprowanie tylko na równym, twardym podłożu — rozładunek na pochyłości bocznej to największy pojedynczy zabójca siłowników (wyboczenie) i spoin skrzyni (skręcenie)
• Załadunek od środka skrzyni, nie od burty — pierwsze łyżki na środek podłogi amortyzują kolejne; zrzut kamienia z wysokości w pustą skrzynię przy burcie to wgniecenia i mikropęknięcia
• Smarowanie sworzni wywrotu i zawiasów zgodnie z harmonogramem — sucha praca sworznia pod obciążeniem owalizuje gniazda w jeden sezon
• Mycie podwozia po pracy w soli i błocie — szczególnie kieszenie ramy i strefy klapy; korozja karmi się zalegającym błotem
• Reagowanie na pierwszy stuk — luz słyszalny przy kiprowaniu jest tani do usunięcia; luz ignorowany przenosi się na ramę
• Zimowy przegląd konstrukcji — raz do roku, poza sezonem, pełne oględziny spoin i pomiar grubości podłogi

Sezonowość ma znaczenie: budowlanka pracuje od wiosny do późnej jesieni, więc zima to naturalne okno na planowe naprawy — spawanie, odbudowę podłogi, regenerację siłowników i lakierowanie. Naprawa planowana zimą nie wyjmuje pojazdu z pracy; awaria w czerwcu tak, i to w najgorszym momencie — gdy każdy dzień postoju to niezrealizowane kursy i ryzyko kar umownych u generalnego wykonawcy. Dylemat „jechać do warsztatu czy wezwać mobilny serwis" rozbieramy osobno: mobilny mechanik vs warsztat.
