W skrócie
Prostowanie ramy silonaczepy po wypadku wykonujemy w prasie hydraulicznej z kontrolą geometrii na stanowisku pomiarowym. Lekkie deformacje (do 50 mm) prostujemy na zimno, średnie (50-100 mm) z miejscowym podgrzewaniem, a przy uszkodzeniach powyżej 100 mm lub pęknięciach głównych spoin wymieniamy sekcję ramy. Po naprawie wystawiamy protokół geometryczny. Naruszenie mocowań zbiornika ciśnieniowego wymaga zgłoszenia do TDT. Obsługujemy ramy stalowe i aluminiowe.
Prostowanie ramy silonaczepy — kluczowe elementy
Rama silonaczepy to konstrukcja nośna przenosząca masę zbiornika i materiału (do 30+ ton) na podwozie. Po wypadku rama może być zdeformowana w sposób, który nie jest widoczny gołym okiem, ale wpływa na bezpieczeństwo i geometrię całego zestawu.
PHS Magnum wykonuje prostowanie ram silonaczep w pełnym zakresie — od drobnych deformacji do poważnych napraw strukturalnych.
Wyposażenie warsztatu
Prasa hydrauliczna
Stanowisko prostowalnicze z prasą hydrauliczną do 200 ton. Pozwala na:
- Prostowanie zdeformowanych podłużnic
- Wyrównywanie poprzeczek
- Naprawę zniekształceń profili nośnych
- Korektę mocowań siodła i zaczepu
Stanowisko pomiarowe
Geometria sprawdzana po prostowaniu — pomiar wymiarów względem punktów referencyjnych ramy zgodnie z dokumentacją producenta.

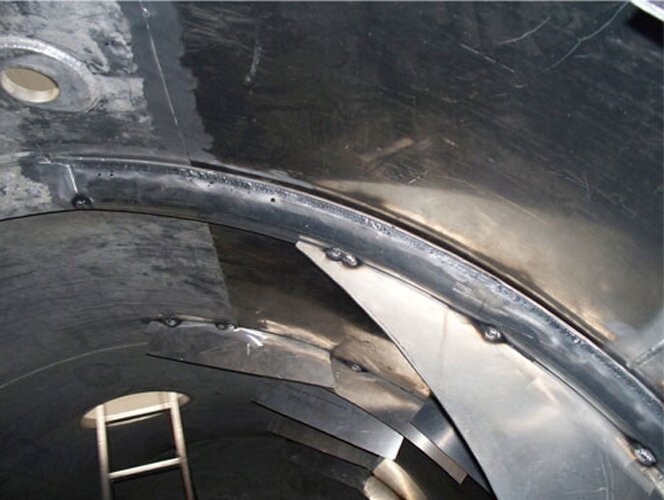

Spawanie konstrukcyjne
Dla cięższych napraw — spawanie MIG/MAG (stal, ISO 9606-1) lub TIG (aluminium, ISO 9606-2) z certyfikowanymi spawaczami.
Procedura prostowania ramy
1. Diagnostyka wstępna
- Kontrola wzrokowa całej ramy z dokumentacją fotograficzną
- Pomiar geometrii w stanie obecnym
- Identyfikacja punktów krytycznych (pęknięcia spoin, deformacje konstrukcji)
- Ocena techniczna: prostowanie czy wymiana sekcji?
2. Demontaż przeszkadzających elementów
Przed prostowaniem usuwamy elementy które mogłyby ograniczać dostęp lub zostać uszkodzone:
- Osprzęt elektryczny (oświetlenie, czujniki)
- Pneumatyka pomocnicza (w okolicach prostowanego obszaru)
- Osłony ochronne
3. Prostowanie
- Lekkie deformacje (do 50 mm) — prostowanie w prasie na zimno
- Średnie (50-100 mm) — kontrolowane podgrzewanie miejscowe (stal max 400°C, aluminium max 150°C) + prostowanie
- Poważne (>100 mm lub uszkodzenia konstrukcyjne) — wycięcie zdeformowanej sekcji i wstawienie nowej
4. Pomiar geometrii po naprawie
Stanowisko pomiarowe — kontrola wymiarów krytycznych:
- Rozstaw osi (tolerancja ±3 mm)
- Równoległość podłużnic
- Wysokość siodła
- Kąt zaczepu królewskiego (king pin) — ±1°
5. Protokół naprawy
Dokumentacja w aktach pojazdu:
- Stan przed naprawą (fotografia, pomiary)
- Wykonane prace
- Stan po naprawie (fotografia, pomiary)
- Podpis spawacza / mechanika
Kiedy prostowanie nie wystarcza
Wymiana sekcji ramy zamiast prostowania jest właściwa przy:
- Pęknięciach głównych spoin — prostowanie nie odbuduje wytrzymałości spoiny
- Deformacjach powyżej 100 mm — materiał stracił właściwości
- Korozji konstrukcyjnej w obszarze deformacji — prostowanie + korozja = przyspieszone uszkodzenie
- Wielokrotnych deformacjach tej samej sekcji — zmęczenie materiału
Wymiana sekcji wymaga: certyfikowanego spawacza, materiałów zgodnych ze specyfikacją producenta, dokumentacji TDT (jeśli sekcja jest w obszarze mocowań zbiornika).
Zakres deformacji a metoda i czas naprawy
Tabela zestawia metodę prostowania z orientacyjnym czasem realizacji w zależności od skali deformacji. To wartości orientacyjne — ostateczny zakres ustalamy po pomiarze geometrii.
| Zakres deformacji | Metoda | Czas realizacji | Wymóg TDT |
|---|---|---|---|
| do 50 mm | prostowanie na zimno w prasie | 1-2 dni robocze | nie, jeśli mocowania zbiornika nienaruszone |
| 50-100 mm | podgrzewanie miejscowe + prostowanie | 3-5 dni | jak wyżej |
| powyżej 100 mm | wycięcie i wymiana sekcji | 5-10 dni | tak, jeśli sekcja w obszarze mocowań zbiornika |
| pełna naprawa z wymianą profili | spawanie konstrukcyjne | do 15 dni | tak, przy ingerencji w mocowania |
| pomiar geometrii + protokół | stanowisko pomiarowe | + 0,5-1 dzień | — |
Materiał ramy wpływa na procedurę: stal podgrzewamy miejscowo maks. do 400°C, aluminium maks. do 150°C z kontrolą termoparą. Spawanie konstrukcyjne wykonujemy MIG/MAG dla stali (ISO 9606-1) i TIG dla aluminium (ISO 9606-2) z certyfikowanymi spawaczami.
Prostowanie ramy często łączymy z innymi pracami powypadkowymi: wymianą osi , spawaniem zbiornika oraz renowacją lakierniczą . Gdy naruszono mocowania zbiornika, kontrolę integralności prowadzimy w ramach przygotowania do rewizji TDT silonaczep .
