Zawory zwrotne dla flot wielu marek — jedna baza w Choruli
W silonaczepie zawór zwrotny pełni rolę pozornie drobną, lecz krytyczną: pilnuje, by powietrze i materiał w linii pneumatycznej płynęły wyłącznie w jednym kierunku i przy spadku ciśnienia nie cofały się do sprężarki ani do toru rozładunku. Zatarty albo nieszczelny zawór zwrotny to częsta, choć łatwa do przeoczenia przyczyna spadku wydajności rozładunku — niezależnie od tego, czyjej produkcji jest naczepa.
PHS Magnum działa od 1990 roku i obsługuje floty mieszane: w jednym warsztacie w Choruli przewijają się silonaczepy Spitzer, Feldbinder, Kässbohrer oraz naczep innych europejskich producentów. Dzięki temu zawory zwrotne traktujemy nie jako element jednej marki, lecz jako armaturę linii pneumatycznej dobieraną do realnej geometrii i średnicy przyłącza danego egzemplarza. W ofercie prowadzimy dwie podstawowe konstrukcje — zawory zwrotne proste typu Europa i zawory kątowe (skośne) typu Y — oraz kompletne zestawy naprawcze do zaworów kątowych, które pozwalają odtworzyć część roboczą zamiast wymieniać cały zawór.
Specyfikacja techniczna

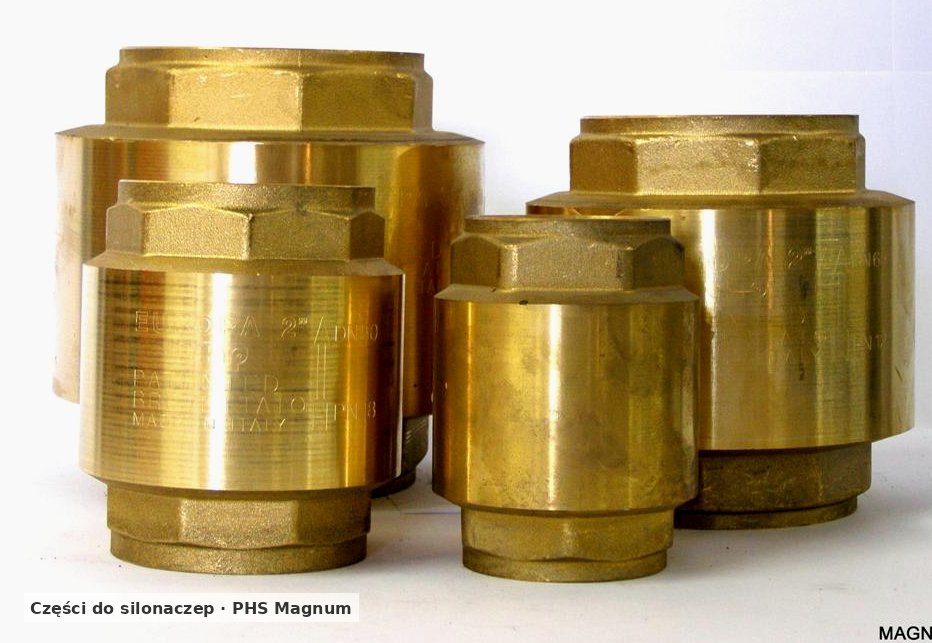

Zawory zwrotne proste — typ Europa
Konstrukcja prosta, o liniowym przebiegu kanału, do zastosowań uniwersalnych. Stosowane tam, gdzie zabudowa linii nie wymaga poprowadzenia pod kątem.
| Parametr | Wartość |
|---|---|
| Konstrukcja | prosta, typ Europa |
| Zastosowanie | uniwersalne |
| Materiał korpusu | mosiądz |
| Uszczelnienie | NBR |
| Maks. temperatura pracy | 100°C |
| Przyłącze | gwint wewnętrzny w calach |
| Rozmiar DN / gwint (cale) | DN25–1", DN40–1 1/2", DN50–2", DN65–2 1/2", DN80–3" |
Zawory zwrotne kątowe (skośne) — typ Y
Korpus o skośnym przebiegu kanału, do zastosowań uniwersalnych. Wybierane, gdy geometria instalacji wymaga poprowadzenia armatury pod kątem.
| Parametr | Wartość |
|---|---|
| Konstrukcja | kątowa / skośna, typ Y |
| Zastosowanie | uniwersalne |
| Materiał korpusu | mosiądz lub stal nierdzewna |
| Uszczelnienie | silikonowe |
| Przyłącze | gwint wewnętrzny w calach |
| Rozmiar DN / gwint (cale) | DN25–1", DN40–1 1/2", DN50–2", DN65–2 1/2", DN80–3" |
Zestawy naprawcze do zaworów kątowych
Kompletny zestaw naprawczy dostępny w każdym rozmiarze od 1". Każdy element można też zamówić osobno — wystarcza to przy planowym przeglądzie, gdy zużyciu uległa tylko część robocza.
| Element | Materiał |
|---|---|
| Sprężyna | stal nierdzewna |
| Suwak (grzybek) | stal nierdzewna / mosiądz, z uszczelnieniem silikonowym |
| Pokrywa (kapturek) | mosiądz |
Dobór materiału zależy od przewożonego medium: wykonanie mosiężne jest uniwersalne, a wykonanie nierdzewne z uszczelnieniem silikonowym preferujemy w wersjach food-grade i przy mediach wilgotnych, gdzie ryzyko korozji jest wyższe.
Kompatybilność z markami silonaczep
Zawory zwrotne nie są przypisane do marki — łączy je standard przyłącza i typ linii pneumatycznej. PHS Magnum dobiera je dla flot różnych producentów:
- Spitzer (serie SF i SK) — w silonaczepach aluminiowych serii niewywrotnej SF i wywrotnej SK zawory zwrotne pracują w torze sprężonego powietrza upłynniającego i transportującego materiał podczas rozładunku.
- Feldbinder (EUT i KIP) — w naczepach poziomych serii EUT oraz w silosach uchylnych serii KIP (Kippsilo) zawory zwrotne utrzymują stabilne ciśnienie w obwodzie napowietrzania i rozładunku; dla wersji food-grade ze stali nierdzewnej preferujemy wykonanie nierdzewne.
- Kässbohrer (K.SSK i K.SSL) — w silonaczepach Kässbohrer serii K.SSK i K.SSL dobór zaworu prowadzimy analogicznie, według średnicy przyłącza i geometrii linii pneumatycznej.
- Inni europejscy producenci — dla pozostałych marek silonaczep dobieramy zawór do realnej armatury egzemplarza; nie prowadzimy tu tabel modeli, lecz dopasowujemy część do faktycznie montowanego przyłącza.
W każdym przypadku decyzja, czy zastosować wersję prostą typu Europa, czy kątową typu Y, wynika z przebiegu kanału w danej zabudowie, a wybór materiału i uszczelnienia — z warunków pracy i wymagań temperaturowych. Dobór prowadzimy w typoszeregu DN25–DN80 (gwint 1"–3"); przy zamówieniu prosimy o podanie aktualnie montowanego zaworu.
Najczęstsze usterki — niezależnie od marki
- Cofanie powietrza lub materiału przy zamknięciu — zwykle zużyte albo stwardniałe uszczelnienie suwaka; rozwiązanie: element z zestawu naprawczego zamiast wymiany całego zaworu.
- Osłabienie lub korozja sprężyny — grzybek przestaje się prawidłowo domykać; wymiana sprężyny nierdzewnej z zestawu.
- Zacinanie się grzybka osadem lub zanieczyszczeniami z linii — czyszczenie i wymiana suwaka; w mediach wilgotnych warto przejść na wykonanie nierdzewne.
- Praca poza zakresem temperatury — typ Europa pracuje do 100°C; przekroczenie skraca żywotność uszczelnienia NBR.
- Nieszczelność pod kapturkiem — wymiana pokrywy (kapturka) mosiężnego z zestawu.
Nie podajemy zmyślonych interwałów żywotności — zależą one od medium, ciśnienia i częstotliwości pracy.
Magazyn w Choruli
Zawory zwrotne proste i kątowe oraz zestawy naprawcze prowadzimy ze stanu magazynu PHS Magnum w Choruli k. Opola, 4 km od A4. Magazynujemy to, co realnie schodzi w obsłudze flot mieszanych — typowe rozmiary i pełne zestawy naprawcze do zaworów kątowych. Pojedyncze elementy (sprężyny, suwaki, pokrywy) i rozmiary specjalne sprowadzamy z dostawy bezpośredniej.
- Polska — wysyłka kurierska
- UE — dostawa do krajów Unii Europejskiej (m.in. Niemcy, Austria, Czechy)
- Odbiór osobisty — magazyn Chorula k. Opola
Dobór zaworu i zestawu naprawczego pod instalację, niezależnie od marki naczepy: serwis PHS Magnum, tel. +48 602 716 551. Pełny zakres usług: magnumchorula.pl/serwis/.
Dobór części we flotach mieszanych marek
Zawór zwrotny w mieszanej flocie dobiera się po geometrii linii i średnicy przyłącza, nie po marce zbiornika — różni się natomiast to, gdzie w instalacji pracuje i jaki materiał jest pod dane medium właściwy. W aluminiowych naczepach Spitzer SF/SK zawór zwrotny zabezpiecza tor sprężonego powietrza upłynniającego i transportującego materiał podczas rozładunku; wybór między wersją prostą typu Europa a kątową typu Y wynika z przebiegu kanału w konkretnej zabudowie. W poziomych zbiornikach Feldbinder EUT zawory utrzymują stabilne ciśnienie w obwodzie napowietrzania i rozładunku, a w wersjach food-grade ze stali nierdzewnej skłaniamy się ku wykonaniu nierdzewnemu z uszczelnieniem silikonowym; w uchylnym silosie KIP, gdzie rozładunek jest wspomagany ciśnieniowo, poprawne domykanie zaworu warunkuje stabilne ciśnienie w całym torze. W silonaczepach Kässbohrer K.SSK/K.SSL dobór prowadzi się analogicznie — według średnicy przyłącza i geometrii linii.
Porównawczo dla floty mieszanej najistotniejsze są dwie wspólne decyzje: typ przebiegu (prosty Europa kontra kątowy Y) oraz materiał i uszczelnienie (mosiądz z NBR uniwersalnie, stal nierdzewna z silikonem przy mediach wilgotnych i wersjach spożywczych). Te same dwie decyzje powtarza się w naczepach różnych producentów, dlatego jeden asortyment zaworów i zestawów naprawczych obsługuje cały tabor bez dzielenia na marki.
Rola magazynu centralnego w sieci
Centralny magazyn w Choruli upraszcza obsługę zaworów zwrotnych w taborze złożonym z kilku marek, bo zamiast prowadzić odrębne zaopatrzenie dla każdego producenta flota kompletuje wspólny typoszereg z jednego punktu. Szczególną wartość ma tu dostępność zestawów naprawczych: typowe rozmiary i pełne zestawy do zaworów kątowych trzymamy od ręki, dzięki czemu w wielu przypadkach odtwarza się część roboczą — sprężynę, suwak, pokrywę — zamiast wymieniać cały zawór. Pojedyncze elementy i rozmiary specjalne sprowadza dostawa bezpośrednia, a położenie przy A4 skraca czas dotarcia części w głąb kraju i na rynki całej UE. Dla floty mieszanej jedno zapytanie pokrywa naczepy różnych marek naraz, bo dobór sprowadza się do realnej armatury egzemplarza.
Na co zwrócić uwagę przy różnych markach
- Przebieg kanału w zabudowie — tam, gdzie linia jest poprowadzona prosto, wystarcza typ Europa; przy konieczności skośnego poprowadzenia wybiera się typ Y.
- Medium i wersja spożywcza — przy mediach wilgotnych i naczepach food-grade rozsądny jest korpus nierdzewny z uszczelnieniem silikonowym zamiast mosiądzu z NBR.
- Naprawa zamiast wymiany — niezależnie od marki, przy zaworach kątowych warto mieć na stanie zestaw naprawczy; odtworzenie części roboczej jest szybsze i tańsze niż wymiana całego zaworu.
- Zapas temperatury — wersja prosta typu Europa pracuje do 100°C; przekroczenie tego zakresu skraca żywotność uszczelnienia NBR, więc przy gorętszych liniach dobiera się inny wariant.
- Kierunek przepływu — przy każdej wymianie sprawdza się orientację zaworu, bo cofanie czynnika destabilizuje ciśnienie niezależnie od stanu pozostałej armatury.
- Spójność typu w taborze — ujednolicenie konstrukcji prostej i kątowej w całym taborze upraszcza dobór zestawów naprawczych dla kilku marek naraz.
- Elementy osobno — sprężyna, suwak i pokrywa są dostępne pojedynczo, więc przy planowym przeglądzie wymienia się tylko tę część, która uległa zużyciu.
- Wczesne objawy — wsteczny przepływ, nieszczelność przy zamknięciu i spadek ciśnienia w linii to sygnały, które w każdej marce warto wyłapać przed pełną utratą szczelności.
- Zapas zestawów na trasie — przy intensywnej pracy na trasach po UE opłaca się trzymać zestaw naprawczy w taborze, by skrócić postój przy wymianie części roboczej.
- Jedna referencja dla kilku marek — w taborze łączącym Spitzer SF/SK, Feldbinder EUT/KIP i Kässbohrer K.SSK/K.SSL ujednolicenie typu zaworu zwrotnego pozwala opierać się na jednym indeksie zamiast osobnej pozycji dla każdego producenta.
- Dobór po linii, nie po marce — to medium, sposób poprowadzenia kanału i punkt zabudowy w danej naczepie decydują o wyborze typu prostego lub kątowego, a nie logo na zbiorniku.
W praktyce dla floty mieszanej oznacza to, że jedno dobrze poprowadzone zapytanie — z podaniem typu zaworu, rozmiaru i medium — pozwala skompletować zarówno zawory zwrotne, jak i zestawy naprawcze do naczep różnych producentów. To podejście odróżnia katalog huba od katalogów markowych: zamiast jednego producenta opisujemy wspólny element widziany z poziomu całej sieci serwisowej. Dzięki temu przewoźnik prowadzący obok siebie naczepy kilku marek nie musi utrzymywać równoległych zapasów części, lecz opiera się na jednym, sprawdzonym asortymencie zaworów zwrotnych i zestawów naprawczych dobieranym wyłącznie pod realną armaturę pojazdu.
