Jeden katalog dla wielu marek silonaczep
Zawór kulowy do towaru to armatura odcinająca strumień materiału sypkiego na wylocie rozładunkowym silonaczepy. W odróżnieniu od zaworów do powietrza pracuje w bezpośrednim kontakcie z towarem — przepływa przez niego granulat PE/PP, mączki i proszki — więc jego kula i uszczelnienia są dobrane pod ścieranie, a nie pod czysty strumień powietrza. Sprawny zawór towaru decyduje o pewnym odcięciu i kontrolowanym wypływie podczas rozładunku, a jego szczelność w pozycji zamkniętej chroni czystość przewożonych partii.
PHS Magnum obsługuje od 1990 roku floty silonaczep różnych marek, dlatego części dobieramy nie po naciągniętej „zgodności z jednym producentem", lecz po realnych parametrach montażowych: rozmiarze DN i normie kołnierza. Właśnie dzięki temu jeden katalog zaworów kulowych do towaru obsługuje naczepy z różnych zakładów europejskich — od Spitzera, przez Feldbindera, po Kässbohrera i innych producentów. Standaryzacja na dwie średnice DN80 i DN100 oraz kołnierz wg normy DIN 28460 sprawia, że dobór części pod konkretny węzeł wylotowy jest powtarzalny niezależnie od marki naczepy.

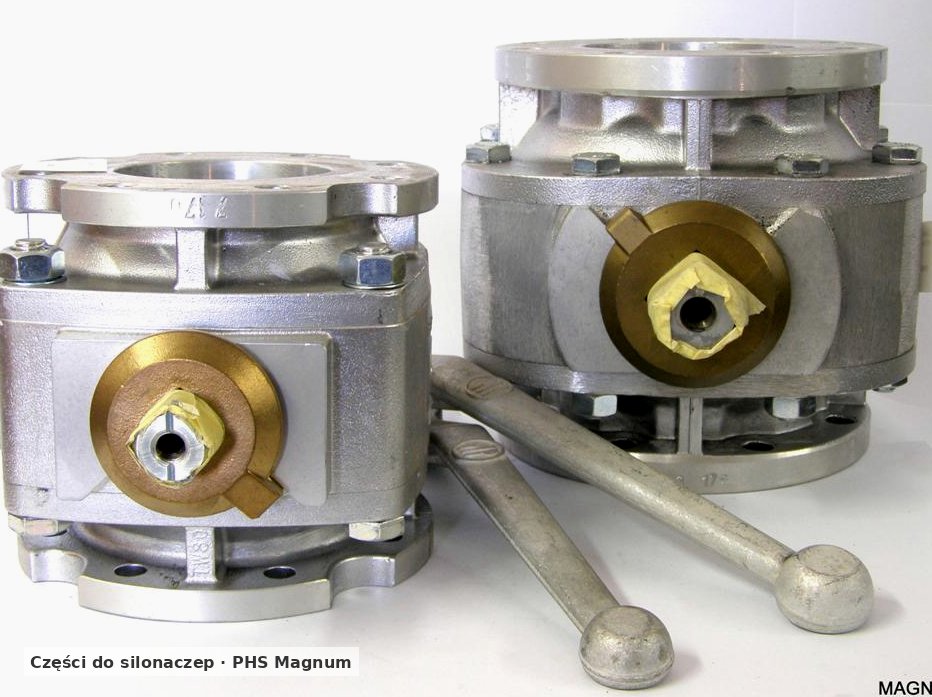

W ofercie prowadzimy aluminiowe zawory kulowe do towaru Typ Prokosch (Typ 420) oraz konstrukcję siostrzaną typ ZR z kulą ze stali nierdzewnej. Pełen katalog kategorii części: /czesci-zamienne/ , a zakres usług serwisowych: magnumchorula.pl/serwis/ .
Specyfikacja techniczna
Typ Prokosch (Typ 420) to aluminiowa armatura wylotowa z kołnierzem znormalizowanym wg DIN 28460. Poniżej parametry obu wersji — z kulą żeliwną chromowaną (Prokosch 420) oraz siostrzanego typu ZR z kulą nierdzewną:
| Parametr | Typ Prokosch (Typ 420) | Typ ZR (siostrzany) |
|---|---|---|
| Materiał korpusu | aluminium lub żeliwo | aluminium lub żeliwo |
| Materiał kuli | żeliwo chromowane | stal nierdzewna |
| Uszczelka kuli | PTFE (teflon) | PTFE (teflon) |
| Uszczelka korpusu | NBR | NBR |
| Ciśnienie robocze | 10 bar | 10 bar |
| Zakres temperatur | -25°C do 90°C | -25°C do 90°C |
| Norma kołnierza | DIN 28460 | DIN 28460 |
| Rozmiary DN | DN80, DN100 | DN80, DN100 |
Wybór materiału korpusu — aluminium lub żeliwo — wynika z obciążenia węzła wylotowego i wymagań masowych: aluminium jest lżejsze, żeliwo bardziej wytrzymałe mechanicznie. Kula z żeliwa chromowanego łączy twardość z odpornością na ścieranie, co ma znaczenie, bo przez zawór towaru przepływa materiał sypki. Uszczelka kuli PTFE daje niski opór obrotu i pewne domknięcie wylotu, a uszczelka korpusu NBR uszczelnia połączenie kołnierzowe. Typ ZR z kulą nierdzewną poszerza zakres zastosowań tam, gdzie żeliwo chromowane nie wystarcza — przy bardziej wymagających mediach lub podwyższonych wymaganiach.
Każdy z zaworów — Typ Prokosch (Typ 420) i typ ZR — oferujemy w rozmiarze DN80 oraz DN100.
W praktyce eksploatacyjnej zawór kulowy do towaru zużywa się przede wszystkim na powierzchni kuli i w uszczelnieniu kuli PTFE — to przez nie przepływa ścierny strumień materiału sypkiego. Objawem zużycia jest nieszczelność w pozycji zamkniętej (wyciek lub przesypywanie towaru przy odbiorcy) oraz rosnący opór obrotu dźwigni. W zaworach DN80 i DN100 typową naprawą jest wymiana kompletu uszczelnień kuli (zestaw teflon + NBR) bez konieczności demontażu całej armatury z węzła wylotowego; przy uszkodzonej kuli lub korpusie wymienia się zawór w całości. Decyzję „naprawa czy wymiana" podejmujemy po oględzinach — nie podajemy zmyślonych przebiegów żywotności, bo interwał zależy od medium, intensywności pracy i tego, czy zawór współpracuje z podmuchem.
Kompatybilność z markami silonaczep
Ponieważ zawór kulowy do towaru montuje się na wylocie rozładunkowym, a dobór zależy od rozmiaru DN i normy kołnierza, a nie od logotypu na zbiorniku, ten sam katalog Typ Prokosch (Typ 420) / typ ZR w DN80 i DN100 obsługuje silonaczepy wielu producentów:
- Spitzer — serie SF (niewywrotna) i SK (wywrotna). Szczegóły i dobór po stronie marki: zobacz portal Spitzer poniżej.
- Feldbinder — serie EUT (poziomy zbiornik niewywrotny) i KIP (uchylany silos ciśnieniowy, Kippsilo). Szczegóły: zobacz portal Feldbinder poniżej.
- Kässbohrer — silonaczepy K.SSK i K.SSL.
- Inni europejscy producenci — naczepy silosowe z węzłem wylotowym w standardzie kołnierza DIN 28460, w średnicy DN80 lub DN100.
Kołnierz wg DIN 28460 gwarantuje, że zawór danej średnicy pasuje wymiarowo do instalacji wylotowej i daje się wymienić bez przeróbek. Przy zamówieniu prosimy o podanie rozmiaru DN, typu zaworu (Prokosch lub ZR) oraz — jeśli planowana jest jednoczesna wymiana podmuchu — informacji o całym węźle, co pozwala skompletować pasujący zestaw zawór + podmuch + uszczelnienia bez mieszania komponentów różnych systemów.
Magazyn w Choruli k. Opola
Zawory kulowe do towaru Typ Prokosch (Typ 420) oraz siostrzany typ ZR w rozmiarach DN80 i DN100 prowadzimy z magazynu PHS Magnum w Choruli k. Opola, 4 km od A4. Stan magazynowy budujemy pod to, co realnie schodzi w serwisie flot różnych marek — nie pod pełen katalog producenta — dzięki czemu typowe pozycje DN80/DN100 są zwykle dostępne od ręki, a konfiguracje nietypowe (np. typ ZR z kulą nierdzewną) realizujemy z dostawy bezpośredniej. Do zaworów komplementarnie dobieramy podmuchy DN80/DN100 oraz zestawy uszczelnień kuli (teflon + NBR), co pozwala serwisować cały węzeł odcięcia towaru z jednego źródła.
- Polska — wysyłka kurierska
- UE — dostawa do krajów Unii Europejskiej (m.in. Niemcy, Austria, Czechy)
- Odbiór osobisty — magazyn Chorula k. Opola, 4 km od A4
Dobór zaworu, materiału kuli i kompletu uszczelnień prowadzimy w ramach serwisu PHS Magnum , tel. +48 602 716 551.
Dobór części we flotach mieszanych marek
Zawór kulowy do towaru montuje się na wylocie rozładunkowym, więc o jego doborze w mieszanej flocie decyduje rozmiar DN i norma kołnierza, nie marka zbiornika. Różnice między konstrukcjami pojawiają się jednak w tym, ile takich zaworów ma dana naczepa i jak pracują. W aluminiowych zbiornikach Spitzer SF/SK zawór towaru kończy węzeł wylotowy, a wybór między kulą żeliwną chromowaną (Prokosch Typ 420) a nierdzewną (typ ZR) wiąże się przede wszystkim z abrazyjnością przewożonego materiału. W poziomych zbiornikach Feldbinder EUT z czopami dennymi zawór kończy każdy czop rozładunkowy — w wersjach wielokomorowych jest ich tyle, ile komór, więc przy renowacji inwentaryzuje się je komora po komorze. W uchylnym silosie KIP wylot pracuje pod ciśnieniem przy pochylonym ładunku, dlatego pewne domknięcie i szczelność uszczelki kuli PTFE mają tu praktyczne znaczenie. W silonaczepach Kässbohrer K.SSK/K.SSL zasada doboru pozostaje wspólna — średnica i kołnierz, a nie logotyp.
Porównawczo: dzięki standaryzacji na DN80 i DN100 oraz kołnierz wg DIN 28460 ten sam zawór wymienia się bez przeróbek na wylocie naczepy dowolnej z tych marek. Dla floty mieszanej oznacza to jedną decyzję materiałową (żeliwo chromowane kontra stal nierdzewna) powtarzaną w różnych konstrukcjach, zamiast osobnych katalogów dla każdego producenta.
Rola magazynu centralnego w sieci
Centralny magazyn w Choruli pozwala serwisować węzeł odcięcia towaru z jednego źródła niezależnie od tego, czyjej produkcji jest naczepa. Typowe pozycje DN80/DN100 trzymamy od ręki, a konfiguracje nietypowe — w tym typ ZR z kulą nierdzewną — realizujemy z dostawy bezpośredniej. Komplementarnie dobieramy podmuchy DN80/DN100 oraz zestawy uszczelnień kuli (teflon + NBR), dzięki czemu cały węzeł wylotowy kompletuje się bez mieszania komponentów różnych systemów. Dla floty łączącej kilka marek jedno zapytanie potrafi pokryć wyloty naczep różnych producentów naraz, bo dobór i tak sprowadza się do średnicy i kołnierza.
Na co zwrócić uwagę przy różnych markach
- Liczba wylotów — w wielokomorowych zbiornikach poziomych zaworów towaru jest tyle, ile komór; zużycie sprawdza się dla każdego wylotu osobno.
- Materiał kuli pod medium — przy materiałach bardziej ściernych lub o podwyższonych wymaganiach rozważa się typ ZR z kulą nierdzewną zamiast żeliwa chromowanego.
- Praca pod pochyleniem — w silosach uchylnych szczególnie liczy się pewne domknięcie wylotu, bo ładunek spływa pod ciśnieniem; warto kontrolować uszczelkę kuli PTFE.
- Wymiana bez przeróbek — kołnierz wg DIN 28460 sprawia, że zawór danej średnicy wymienia się na wylocie naczepy dowolnej marki bez ingerencji w pozostałą armaturę.
- Komplet węzła z jednego źródła — przy planowej wymianie warto dobrać zawór, podmuch i zestaw uszczelnień jednocześnie, by nie mieszać komponentów różnych systemów.
- Naprawa kontra wymiana — przy zużyciu uszczelnienia kuli często wystarcza zestaw teflon + NBR; dopiero uszkodzona kula lub korpus uzasadniają wymianę całego zaworu.
- Masa kontra wytrzymałość — wybór korpusu aluminium lub żeliwo dobiera się do obciążenia węzła wylotowego i wymagań masowych, ten sam dla każdej z obsługiwanych marek.
- Jedna pozycja dla floty mieszanej — przy taborze łączącym Spitzer SF/SK, Feldbinder EUT/KIP i Kässbohrer K.SSK/K.SSL ujednolicenie kołnierza i średnicy pozwala utrzymywać jeden indeks zaworu zamiast osobnej pozycji dla każdej marki.
- Identyfikacja po wylocie, nie po logo — egzemplarz dobiera się po średnicy wylotu, kołnierzu i medium odczytanym z pojazdu, co odróżnia ujęcie przekrojowe huba od katalogów pojedynczych marek.
Specjalistyczne portale marek
Dobór części pod konkretną markę i serię silonaczepy prowadzą nasze portale dedykowane:
- Spitzer (SF/SK) — Zawory kulowe do towaru Prokosch na spitzer.pl
- Feldbinder (EUT/KIP) — Zawory kulowe do towaru Prokosch na feldbinder.pl
Powiązane kategorie
- Zawory kulowe segmentowe — segmentowe zawory kulowe do powietrza typ ZR (Typ 500)
- Zawory kulowe teflonowe — zawory kulowe do powietrza z uszczelnieniem PTFE
- Podmuch zaworu kulowego — podmuchy DN80/DN100 do zaworów Prokosch i ZR
- Uszczelnienia kuli — zestawy uszczelnień kuli (teflon + NBR)
- Pełen katalog: /czesci-zamienne/
Autor: Aleksy Pasternak — Managing Partner PHS Magnum, 20 lat w branży, auditor wewnętrzny ISO 9001:2015 (DEKRA).
