Zawory kulowe teflonowe dla flot mieszanych
PHS Magnum od 1990 roku obsługuje floty silonaczep różnych marek — i to właśnie wyróżnia ofertę huba magnumchorula.pl. W jednym warsztacie i z jednego magazynu w Choruli k. Opola dobieramy armaturę do naczep Spitzer, Feldbinder, Kässbohrer i konstrukcji innych europejskich producentów. Zawory kulowe do powietrza z uszczelnieniem teflonowym (PTFE) to element wspólny dla wszystkich tych marek: to armatura odcinająca w instalacji pneumatycznej, która pełnym otwarciem lub zamknięciem ćwierćobrotu rączki decyduje o tym, którą sekcją zbiornika operator steruje podczas rozładunku.
Dla przewoźnika z mieszaną flotą oznacza to jedno źródło zamiast kilku: zamiast prowadzić odrębne kanały zaopatrzenia dla każdej marki naczepy, kompletuje jeden sprawdzony typ zaworu i dobiera go pod konkretne przyłącze. W codziennej eksploatacji, gdzie zawór jest przełączany wielokrotnie w trakcie każdego kursu, liczą się przede wszystkim szczelność w pozycji zamkniętej i niski opór ruchu — a te zależą od materiałów, nie od marki naczepy.
Specyfikacja techniczna

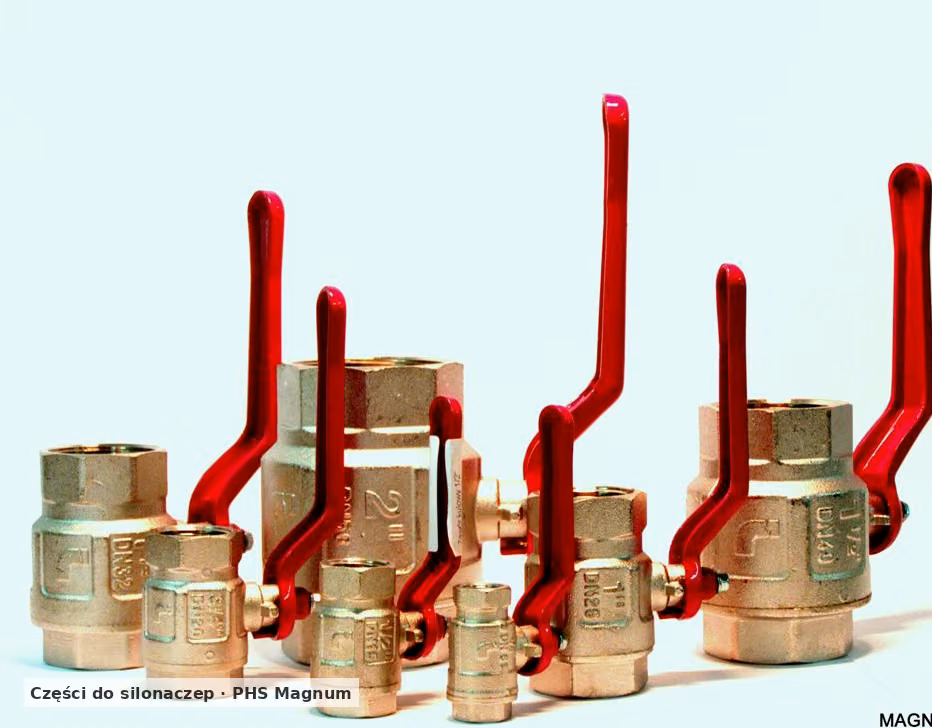

Zawór kulowy do powietrza z uszczelnieniem teflonowym występuje w dwóch wykonaniach: standardowym (klasyczne i nierdzewne) oraz ciężkim ze stali kwasoodpornej.
Wykonanie standardowe (klasyczne i nierdzewne)
| Parametr | Wartość |
|---|---|
| Materiał korpusu | mosiądz niklowany |
| Materiał kuli | stal chromowana |
| Uszczelnienie | teflon (PTFE) |
| Blokada rączki | brak |
| Zakres temperatur pracy | -40°C do 120°C |
Wykonanie ciężkie kwasoodporne (V4A, dostawa bezpośrednia)
| Parametr | Wartość |
|---|---|
| Materiał | stal kwasoodporna (V4A) |
| Ciśnienie robocze | do 63 barów |
| Temperatura pracy | do 180°C |
| Dostępność | stała oferta bezpośrednia |
Zawory dobiera się według czterech parametrów: rozmiaru DN (mm), gwintu wewnętrznego (w calach), długości (mm) oraz ciśnienia roboczego (w barach):
| Rozmiar DN (mm) | Gwint wewnętrzny (cale) | Długość (mm) | Ciśnienie robocze (bar) |
|---|---|---|---|
| 6 | 1/4 | 44,4 | 50 |
| 10 | 3/8 | 44,4 | 50 |
| 15 | 1/2 | 50,5 | 50 |
| 20 | 3/4 | 57,5 | 40 |
| 25 | 1 | 70 | 40 |
| 32 | 1 1/4 | 80,5 | 30 |
| 40 | 1 1/2 | 94,5 | 30 |
| 50 | 2 | 112,5 | 25 |
| 64 | 2 1/2 | 135 | 15 |
| 80 | 3 | 158 | 16 |
Wartości ciśnienia roboczego dotyczą wykonania standardowego (mosiądz niklowany); konkretny rozmiar dobieramy pod gwint i ciśnienie przyłącza danej naczepy.
Uszczelnienie teflonowe (PTFE) odpowiada w obu wykonaniach za pewne domknięcie i niski opór ruchu kuli; PTFE nie kruszeje w ujemnych temperaturach i nie mięknie w typowym zakresie pracy instalacji. Mosiądz niklowany w wykonaniu standardowym jest lekki i ekonomiczny, natomiast stal kwasoodporna V4A w wykonaniu ciężkim znosi wyższe ciśnienie i media agresywne — dlatego dobiera się ją do węzłów najbardziej obciążonych.
Kompatybilność z markami silonaczep
Najmocniejszą stroną podejścia multi-brand jest to, że dobór zaworu wynika z parametrów przyłącza (DN, gwint, ciśnienie, temperatura), a nie z typu naczepy — ten sam katalog obsługuje konstrukcje różnych producentów:
- Spitzer (SF/SK) — aluminiowe silonaczepy w wersji niewywrotnej (SF) i wywrotnej (SK); zawory kulowe do powietrza skupiają się przy rozdzielaczu pneumatycznym i na odgałęzieniach do komór.
- Feldbinder (EUT/KIP) — pozioma linia niewywrotna (EUT) oraz uchylany silos ciśnieniowy KIP (Kippsilo); w wersjach wielokomorowych każda komora ma własne odgałęzienie, a więc i własne zawory odcinające.
- Kässbohrer (K.SSK/K.SSL) — silonaczepy w wersji wywrotnej (K.SSK) i niewywrotnej (K.SSL), ta sama zasada doboru armatury powietrznej według parametrów linii.
- Inni europejscy producenci — zawory kulowe do powietrza z uszczelnieniem PTFE są elementem standaryzowanym, więc dobieramy je również do silonaczep innych marek na podstawie wymiarów przyłącza i wymagań ciśnieniowo-temperaturowych.
Tam, gdzie linia pracuje powyżej 120°C lub przy ciśnieniu zbliżonym do górnej granicy, niezależnie od marki naczepy właściwym wyborem jest od razu wykonanie ciężkie V4A — pozwala to uniknąć przedwczesnej degradacji armatury klasycznej.
Magazyn w Choruli
Zawory kulowe teflonowe w wykonaniu klasycznym i nierdzewnym prowadzimy z magazynu PHS Magnum w Choruli k. Opola, 4 km od węzła autostrady A4. Lokalizacja przy A4 skraca czas dostawy zarówno w głąb Polski, jak i na rynki całej UE, a odbiór osobisty pozwala dobrać armaturę na miejscu, z naczepą pod ręką. Wykonanie ciężkie ze stali kwasoodpornej V4A oraz rozmiary nietypowe realizujemy w stałej dostawie bezpośredniej.
Magazyn prowadzimy pod kątem tego, co realnie schodzi w obsłudze mieszanej floty, a nie pełnego katalogu „na półkę" — najczęściej dobierane rozmiary trzymamy od ręki, a każda dostawa idzie z dokumentacją materiałową. Przy doborze prosimy o podanie marki i serii naczepy oraz parametrów przyłącza; jeśli flota jest mieszana, jedno zapytanie pokrywa kilka różnych konstrukcji jednocześnie.
Dobór części we flotach mieszanych marek
Zawór kulowy do powietrza to armatura, która w mieszanej flocie zachowuje się porównywalnie niezależnie od marki — różni się natomiast liczba i rozmieszczenie zaworów, a to wynika z konstrukcji zbiornika. W aluminiowych naczepach Spitzer SF/SK zawory skupiają się przy rozdzielaczu pneumatycznym i na odgałęzieniach do komór; w gęstej zabudowie ramy istotny bywa dostęp do rączki i zapas miejsca na ćwierćobrót. W poziomych zbiornikach Feldbinder EUT każda komora ma własne odgałęzienie, więc w wersjach wielokomorowych zaworów odcinających przybywa proporcjonalnie do liczby komór; w uchylnym silosie KIP pneumatyka wspomaga rozładunek materiałów o słabej płynności, gdzie liczy się pewne i czytelne ustawienie stanu zaworu. W silonaczepach Kässbohrer K.SSK/K.SSL dobór przebiega na tej samej zasadzie — według parametrów linii, nie typu naczepy.
Porównawczo: przy floci mieszanej najwygodniej jest ujednolicić jeden wzorzec zaworu w całym taborze i dobierać go pod konkretne przyłącze (DN, gwint, ciśnienie, temperatura). Dzięki temu zawór pasujący do odgałęzienia w Spitzerze i do linii napowietrzania w Feldbinderze to ten sam element, różniący się wyłącznie rozmiarem — co upraszcza zarówno przegląd, jak i gospodarkę częściami zapasowymi w taborze złożonym z kilku marek.
Rola magazynu centralnego w sieci
Dla floty łączącej kilku producentów centralny magazyn w Choruli oznacza jedno źródło zamiast kilku równoległych kanałów markowych. Najczęściej dobierane rozmiary w wykonaniu klasycznym i nierdzewnym trzymamy od ręki, a wykonanie ciężkie V4A do najbardziej obciążonych węzłów sprowadzamy z dostawy bezpośredniej — niezależnie od tego, do której marki trafi. Położenie przy A4 skraca dostawę w głąb kraju i na rynki całej UE, a jedno zapytanie pokrywa naczepy różnych producentów naraz, bo dobór i tak sprowadza się do parametrów przyłącza.
Na co zwrócić uwagę przy różnych markach
- Liczba węzłów zaworowych — w wielokomorowych zbiornikach poziomych zaworów jest więcej; warto inwentaryzować je komora po komorze, bo zużycie nie rozkłada się równomiernie.
- Zabudowa i dostęp do rączki — w ciasnej ramie aluminiowej dobiera się długość i orientację zaworu tak, by ćwierćobrót pozostał wygodny mimo braku blokady rączki.
- Najgorętsze odgałęzienia — zawory najbliżej sprężarki pracują w najwyższej temperaturze; przy powtarzalnych problemach rozważa się tam od razu wykonanie ciężkie V4A.
- Kondensat w najniższych punktach — niezależnie od marki regularne odwadnianie toru wyraźnie wydłuża żywotność kuli chromowanej i gniazda PTFE.
- Wspólny indeks dla taboru — w taborze łączącym Spitzer SF/SK, Feldbinder EUT/KIP i Kässbohrer K.SSK/K.SSL ten sam typ zaworu kulowego do powietrza bywa wspólny dla kilku pojazdów, co pozwala oprzeć zaopatrzenie na jednej referencji.
- Dobór po medium i zabudowie — wybór wykonania prowadzi temperatura odgałęzienia i ciasnota ramy, a nie producent naczepy; to ujęcie odróżnia katalog huba od katalogów markowych.
Specjalistyczne portale
Hub magnumchorula.pl jest dobrym punktem startu dla flot mieszanych. Jeśli jednak prowadzisz jednolitą flotę jednej marki i potrzebujesz pełnego katalogu markowego, prowadzimy dedykowane portale specjalistyczne:
- Katalog dla silonaczep Spitzer: Spitzer — zawory kulowe teflonowe
- Katalog dla silonaczep Feldbinder: Feldbinder — zawory kulowe teflonowe
Pełen zakres usług serwisowych dla wszystkich obsługiwanych marek: magnumchorula.pl/serwis/. Dobór rozmiaru i wykonania pod instalację: serwis PHS Magnum, tel. +48 602 716 551.
Powiązane kategorie
- Zawory kulowe segmentowe — zawory kulowe do powietrza konstrukcji segmentowej (typ ZR)
- Zawory kulowe do towaru Prokosch — aluminiowe zawory kulowe do towaru typ Prokosch
- Uszczelnienia kuli — uszczelnienia i gniazda PTFE jako element wymienny
- Pełen katalog: /czesci-zamienne/
Autor: Aleksy Pasternak — Managing Partner PHS Magnum, 20 lat w branży, auditor wewnętrzny ISO 9001:2015 (DEKRA).
