Zawory bezpieczeństwa

Zawory bezpieczeństwa dla flot wielu marek

PHS Magnum od 1990 roku obsługuje floty silonaczep różnych europejskich producentów, a zawór bezpieczeństwa jest tym elementem, który łączy je wszystkie. Niezależnie od marki zbiornika układ ciśnieniowy działa na tej samej zasadzie: podczas napowietrzania i rozładunku pneumatycznego sprężone powietrze upłynnia i transportuje materiał sypki, a zawór bezpieczeństwa stanowi ostatnią linię obrony przed przekroczeniem dopuszczalnego ciśnienia. Otwiera się przy nastawionej wartości i odprowadza nadmiar powietrza, chroniąc zbiornik, armaturę oraz obsługę.

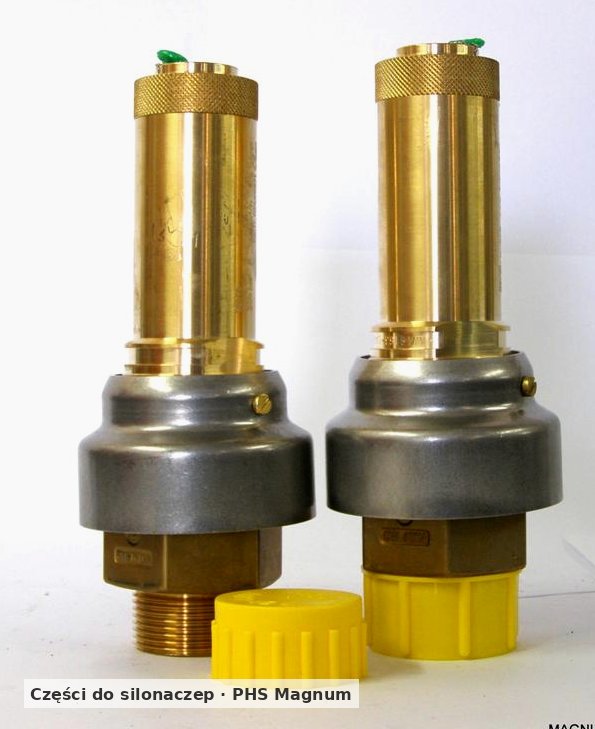

Jako sieć obsługująca wiele marek nie dobieramy części pod jeden katalog producenta, lecz pod realną instalację konkretnego pojazdu. W ofercie prowadzimy zawory bezpieczeństwa produkcji Herose, przeznaczone do montażu na silosie oraz na kompresorze/sprężarce. Korpus wykonany jest z mosiądzu, uszczelnienie z Vitonu, a każdy egzemplarz dostarczamy ze świadectwem kontroli jakości. Dostępne są dwie wersje temperaturowe — do 200°C oraz do 150°C — które dobiera się do charakteru pracy obwodu sprężarki danej naczepy.

Specyfikacja techniczna

Oferowane zawory to wykonanie do kompresorów i sprężarek, bez kołnierza osłonowego. Poniżej parametry obu wersji temperaturowych.

Wersja do 200°C

Wersja do 150°C

Oba warianty dobiera się według dwóch parametrów: gwintu (w calach) oraz nastawy ciśnienia (w barach). W ofercie dostępne są następujące typy:

Wersja do 200°C — dostępne typy (gwint / nastawa):

Wersja do 150°C — dostępne typy (gwint / nastawa):

Konkretną nastawę dla danej naczepy dobieramy z powyższego typoszeregu na podstawie dokumentacji instalacji — nastawa zaworu musi odpowiadać ciśnieniu roboczemu układu i jest weryfikowana przy rewizji TDT.

Kompatybilność z markami silonaczep

Zawory bezpieczeństwa Herose pasują do układów pneumatycznych silonaczep różnych marek, ponieważ przyłącza gwintowane bez kołnierza osłonowego są rozwiązaniem typowym dla rynku europejskiego. W praktyce serwisowej dobieramy je m.in. do:

• Spitzer SF/SK — seria niewywrotna (SF) i wywrotna (SK); zawór zabezpiecza zbiornik podczas rozładunku pneumatycznego i aeracyjnego.
• Feldbinder EUT/KIP — naczepy poziome (EUT) oraz silosy uchylne Kippsilo (KIP) z hydraulicznie podnoszonym zbiornikiem.
• Kässbohrer K.SSK/K.SSL — silonaczepy do materiałów sypkich i granulatów.
• Inni europejscy producenci — pozostałe floty obsługujemy indywidualnie, bez katalogu modeli, dobierając zawór wg dokumentacji egzemplarza.

We wszystkich tych pojazdach decydująca jest nie marka, lecz nastawa ciśnienia. Zawory bezpieczeństwa silonaczep podlegają dozorowi TDT, a ciśnienie nastawy jest parametrem krytycznym weryfikowanym przez inspektora podczas rewizji. Zawór musi zadziałać dopiero przy przekroczeniu wartości dopuszczalnej, a jednocześnie nie zaniżać ciśnienia roboczego rozładunku. Z tego powodu nastawy nie ustala się “na oko” — dobieramy ją do ciśnienia roboczego konkretnej instalacji i potwierdzamy dokumentacją pojazdu. Zawór bez aktualnego świadectwa kontroli jakości jest problemem przy rewizji TDT, dlatego komplet dokumentów dołączamy do każdego egzemplarza.

Magazyn w Choruli

Zawory bezpieczeństwa Herose w obu wersjach temperaturowych (200°C i 150°C) prowadzimy z magazynu PHS Magnum w Choruli k. Opola, 4 km od autostrady A4. Magazynujemy to, co realnie schodzi w obsłudze flot wielu marek; nastawy i gwinty spoza standardu sprowadzamy z dostawy bezpośredniej. Dzięki położeniu przy A4 realizujemy wysyłkę kurierską na terenie Polski oraz dostawę do krajów UE, a dla typowych nastaw możliwy jest odbiór osobisty.

W praktyce zawór bezpieczeństwa to element, który zużywa się powoli i niezauważalnie — z czasem nastawa może się przesunąć, a uszczelnienie Viton stwardnieć, przez co zawór otwiera się za wcześnie albo za późno. Oba scenariusze są groźne: zbyt wczesne otwarcie wydłuża rozładunek i powoduje straty powietrza, zbyt późne — zagraża zbiornikowi. Dlatego zawory traktujemy jak część okresowo weryfikowaną, a nie „zamontuj i zapomnij". Przy zamówieniu prosimy o podanie gwintu przyłącza oraz docelowej nastawy ciśnienia wynikającej z dokumentacji pojazdu; jeśli ich nie ma, pomagamy je ustalić na podstawie ciśnienia roboczego instalacji.

Dobór nastawy i gwintu pod instalację oraz kontrolę zaworów wykonujemy w ramach serwisu silonaczep. Nie podajemy zmyślonych wartości nastaw ani przebiegów żywotności — zależą one od ciśnienia roboczego i warunków pracy konkretnej naczepy.

Dobór części we flotach mieszanych marek

Zawór bezpieczeństwa to najlepszy przykład tego, dlaczego w mieszanej flocie opłaca się dobierać armaturę po parametrach, a nie po marce naczepy. W konstrukcjach Spitzer SF/SK zabezpieczenie obejmuje zbiornik podczas rozładunku pneumatycznego i aeracyjnego — istotny jest tu obwód sprężarki i jego temperatura, od której zależy wybór wersji 150°C lub 200°C. W naczepach Feldbinder układ jest dwojaki: w poziomej EUT zawór chroni zbiornik przy napowietrzaniu i rozładunku pneumatycznym, a w uchylnym silosie KIP — przy rozładunku ciśnieniowym ze zbiornikiem podniesionym hydraulicznie, gdzie pewność zadziałania ma szczególne znaczenie. W silonaczepach Kässbohrer K.SSK/K.SSL zasada doboru jest ta sama: zawór Herose dopasowuje się do gwintu i nastawy danego węzła, niezależnie od oznaczenia fabrycznego.

Porównawczo różnice między markami nie leżą więc w samym zaworze, lecz w tym, jak pracuje obwód, który ma zabezpieczać. Dlatego w mieszanej flocie nie kompletuje się osobnych zaworów „spitzerowskich" czy „feldbinderowskich", tylko dobiera wspólny element po dwóch parametrach — gwincie w calach i nastawie w barach — które potwierdza dokumentacja konkretnego egzemplarza.

Rola magazynu centralnego w sieci

Centralny magazyn w Choruli pozwala obsłużyć całą mieszaną flotę jednym, sprawdzonym typoszeregiem zaworów Herose zamiast prowadzić odrębne zaopatrzenie dla każdej marki. To ważne właśnie przy elemencie bezpieczeństwa: trzymany na stanie zapas z kompletną dokumentacją skraca czas między decyzją o wymianie a przywróceniem naczepy do pracy, a brak aktualnego świadectwa kontroli jakości potrafi zatrzymać pojazd przy rewizji TDT. Dzięki położeniu przy A4 typowe nastawy i gwinty docierają szybko zarówno w głąb kraju, jak i na rynek DACH, a pozycje nietypowe domyka dostawa bezpośrednia.

Na co zwrócić uwagę przy różnych markach

• Charakter obwodu sprężarki — przy intensywnej pracy układu rozsądna jest wersja 200°C; tam, gdzie temperatura utrzymuje się niżej, wystarcza 150°C z certyfikatem F/K/S.
• Rozładunek ciśnieniowy kontra pneumatyczny — w silosach uchylnych pewność zadziałania nastawy jest krytyczna, dlatego dobór prowadzi się ściśle wg dokumentacji pojazdu.
• Komplet dokumentów przy TDT — niezależnie od marki świadectwo kontroli jakości dołączamy do każdego egzemplarza, bo to ono decyduje o przejściu rewizji.
• Dwa punkty zabudowy — w każdej z marek zawór montuje się zarówno na silosie, jak i na obwodzie sprężarki; przy zamówieniu warto rozróżnić, którego punktu dotyczy wymiana.
• Wymienność w obrębie taboru — przy mieszanym taborze (Spitzer SF/SK, Feldbinder EUT/KIP, Kässbohrer K.SSK/K.SSL) ten sam typ nastawy bywa wspólny dla kilku pojazdów, co upraszcza utrzymanie jednej referencji zamiast osobnej pozycji dla każdej marki.
• Identyfikacja po nastawie, nie po logo — w praktyce serwisowej zawór dobiera się po wartości nastawy i punkcie zabudowy odczytanym z dokumentacji pojazdu, a nie po producencie naczepy; to ujęcie odróżnia katalog huba od katalogów markowych.
• Planowa wymiana przy rewizji TDT — moment rewizji to dobra okazja, by w jednym zamówieniu skompletować zawory dla kilku naczep różnych marek przechodzących kontrolę w zbliżonym terminie.

Specjalistyczne portale

Dla wybranych marek prowadzimy dedykowane katalogi części z węższym, markowym kontekstem technicznym:

• Spitzer — zawory bezpieczeństwa do silonaczep Spitzer SF/SK
• Feldbinder — zawory bezpieczeństwa do silonaczep Feldbinder EUT/KIP

Powiązane kategorie

• Zawory zwrotne — zawory zwrotne proste typu Europa i kątowe w torze pneumatycznym
• Zawory zwrotne Gestra RV — dyskowe zawory zwrotne do zabudowy międzykołnierzowej
• System Storz — złącza i armatura linii rozładunkowej silonaczepy
• Pełen katalog części zamiennych

Autor: Aleksy Pasternak — Managing Partner PHS Magnum, 20 lat w branży, auditor wewnętrzny ISO 9001:2015 (DEKRA).
