Wzierniki

W skrócie

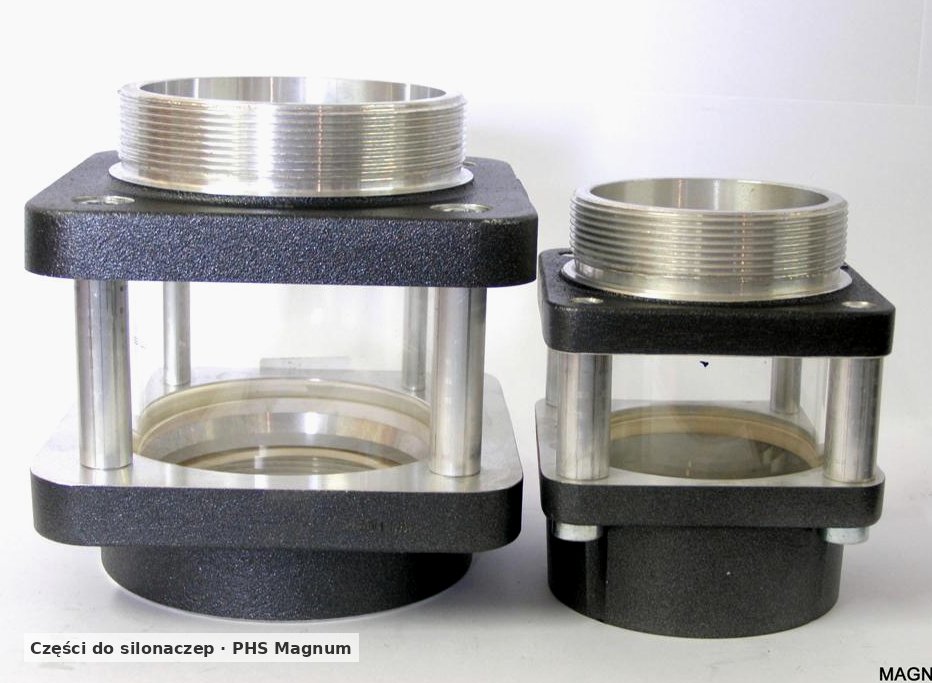

Aluminiowe wzierniki kontrolne do silonaczep w dwóch konstrukcjach - gwint-gwint (3 cale) oraz gwint-flansza - ze szkiełkiem borosilikatowym. Szkiełka (DN80/DN100) i sitka stożkowe ze stali nierdzewnej (DN80/DN100) oferujemy osobno jako części zamienne, więc najczęstsza naprawa - wymiana zarysowanego lub matowego szkiełka - nie wymaga sprowadzania całego wziernika. Wziernik dobiera się według typu przyłącza i rozmiaru, a nie marki naczepy. Popularne pozycje od ręki w Choruli k. Opola.

Wstęp

Wziernik to okienko kontrolne osadzone w instalacji silonaczepy — przez szkiełko borosilikatowe operator widzi, czy materiał spływa prawidłowo i czy zbiornik został opróżniony, bez otwierania włazów. W całej sieci marek, które obsługujemy w PHS Magnum, ten element pełni tę samą funkcję, niezależnie od tego, czyją tabliczkę nosi naczepa. Różni się głównie sposób osadzenia gniazda i typ przyłącza, a sam wziernik pozostaje prostym, ale ważnym przyrządem podglądowym podczas pracy zbiornika pod ciśnieniem roboczym.

Patrzymy na wzierniki z perspektywy mieszanej floty, a nie pojedynczego producenta. Dla nas to rodzina elementów: dwa typy konstrukcji wziernika oraz dwa rozmiary szkiełek i sitek dostępne osobno jako części zamienne. Dzięki temu jednym zaopatrzeniem obsługujemy warsztaty i floty, w których obok siebie pracują naczepy różnych marek — a najczęstsza naprawa, czyli wymiana zarysowanego lub matowego szkiełka, nie wymaga sprowadzania całego wziernika z zagranicy.

Specyfikacja

Oferujemy aluminiowe wzierniki konstrukcji klasycznej gwint-gwint (3 cale) ze szkiełkiem borosilikatowym oraz wzierniki gwint-flansza. Jako części zamienne prowadzimy osobno szkiełka i sitka stożkowe.

Korpus wziernika klasycznego wykonany jest z aluminium — lekkiego i odpornego na korozję materiału powszechnego w osprzęcie silonaczep. Element przezroczysty to szkło borosilikatowe, łączące przejrzystość z odpornością na zarysowania i obciążenia termiczne, co ma znaczenie przy stałym kontakcie ze ściernym ładunkiem. Wzierniki to jedna z nielicznych kategorii osprzętu kontrolnego, dla której podajemy konkretne rozmiary liczbowe szkiełek i sitek — DN80 i DN100.

Kompatybilność z markami

Wziernik dobiera się według typu przyłącza i rozmiaru, dlatego jedna oferta obsługuje wiele marek silonaczep:

• Spitzer (SF/SK) — wziernik kontrolny w ścianie zbiornika serii SF (niewywrotnej) oraz SK (ze zbiornikiem podnoszonym).
• Feldbinder (EUT/KIP) — wziernik na instalacji rozładunkowej zbiornika poziomego EUT oraz silosa uchylanego KIP; w wersjach food-grade istotna jest pełna przejrzystość szkiełka.
• Kässbohrer (K.SSK/K.SSL) — wziernik podglądowy w instalacji rozładunkowej w typowych przyłączach.
• Inne marki — gdziekolwiek występuje klasyczne gniazdo gwint-gwint 3 cale lub przyłącze kołnierzowe, pasuje ten sam zakres wzierników i szkiełek.

Ponieważ wziernik to przyrząd uniwersalny, doboru nie przesądza nazwa producenta naczepy, lecz typ połączenia (gwint-gwint 3 cale lub gwint-flansza) oraz — dla części zamiennych — rozmiar DN80 lub DN100. To one decydują o dopasowaniu szkiełka i sitka, dlatego warto je podać przy zamówieniu.

Wymiana szkiełka — kolejność prac

Wymiana zarysowanego lub matowego szkiełka to najczęstsza naprawa wziernika i zwykle prosta operacja warsztatowa:

1. Rozhermetyzowanie instalacji — upewnij się, że zbiornik i orurowanie nie są pod ciśnieniem roboczym.
2. Wykręcenie / odkręcenie wziernika — w wersji gwint-gwint wykręca się korpus, w gwint-flansza rozłącza połączenie kołnierzowe.
3. Wymiana szkiełka i uszczelnienia — dobór szkiełka według rozmiaru (DN80 lub DN100); przy okazji wymienia się sitko stożkowe, jeśli jest zatkane lub uszkodzone.
4. Montaż i kontrola szczelności — ponowny montaż i sprawdzenie połączenia pod ciśnieniem roboczym.

W wersji gwint-flansza połączenie domyka uszczelka międzykołnierzowa dobrana do średnicy DN. Wziernik to jeden z przyrządów kontrolnych instalacji rozładunkowej obok manometrów glicerynowych i termometrów - elementy te warto przeglądać i zamawiać łącznie. Pełną listę kategorii znajdziesz w katalogu części zamiennych.

Magazyn Chorula

Magazyn wzierników, szkiełek borosilikatowych i sitek stożkowych prowadzimy w Choruli k. Opola (4 km od A4, ok. 180 km od granicy DE). Aluminiowe wzierniki gwint-gwint 3 cale oraz szkiełka DN80/DN100 i sitka nierdzewne DN80/DN100 mamy zwykle od ręki, a wykonania mniej typowe sprowadzamy z dostawy bezpośredniej. Realizujemy wysyłki kurierskie po Polsce, w Unii Europejskiej oraz na rynek DACH, a także zamówienia zgrupowane z innymi przyrządami kontrolnymi — manometrami i termometrami. Aby dobrać właściwy wziernik lub część zamienną — zapytaj o wycenę, podając typ przyłącza i rozmiar.

Specjalistyczne portale

Bardziej szczegółowe opisy doboru wzierników pod konkretne marki znajdziesz na naszych portalach specjalistycznych: Spitzer oraz Feldbinder.

Kontakt

Dobór i wysyłka wzierników, szkiełek borosilikatowych oraz sitek stożkowych - magazyn części do silonaczep w Choruli k. Opola. Podaj typ przyłącza (gwint-gwint 3 cale lub gwint-flansza) oraz rozmiar DN80/DN100, a przygotujemy ofertę i termin wysyłki. Zapytaj o wycenę.
