System Storz

Po co flocie mieszanej jeden standard złączny

Ten katalog patrzy na system Storz oczami przedsiębiorstwa, które obsługuje nie jedną markę, lecz tabor złożony z naczep różnych wytwórców jednocześnie. Storz nie jest „częścią marki" — jest neutralnym, ponadprodukcyjnym standardem szybkozłącznym, w którym kieł wpina się i zwalnia jednym ruchem dłoni, bez klucza i bez narzędzia. Dzięki temu nasada zdjęta z jednego pojazdu wpasowuje się w króciec zupełnie innego, o ile zgadza się rozmiar i typ połączenia. Dla przewoźnika prowadzącego ruch mieszany oznacza to jeden wspólny język armatury rozładunkowej i jeden wspólny worek części zamiennych zamiast pięciu osobnych — co przy tempie rzędu 200 ton na dobę przekłada się wprost na czas postoju i pewność blokady na łączeniu.

O doborze konkretnej pozycji Storz nigdy nie decyduje logo na ścianie zbiornika, lecz trzy zmienne fizyczne: rozmiar i typ gwintu armatury zastanej na danym egzemplarzu, materiał nasady dopasowany do przewożonego medium (aluminium pod granulaty PE/PP i pozostałe materiały sypkie, mosiądz lub stal nierdzewna pod media wymagające) oraz klasa uszczelki. Te same trzy kryteria stosujemy identycznie do każdej marki w taborze — i właśnie ta powtarzalność pozwala nam utrzymywać jeden przekrojowy asortyment Storz, od oferty magazynowej z polskiego aluminium po pozycje z dostawy bezpośredniej, z dnia na dzień.

Specyfikacja techniczna

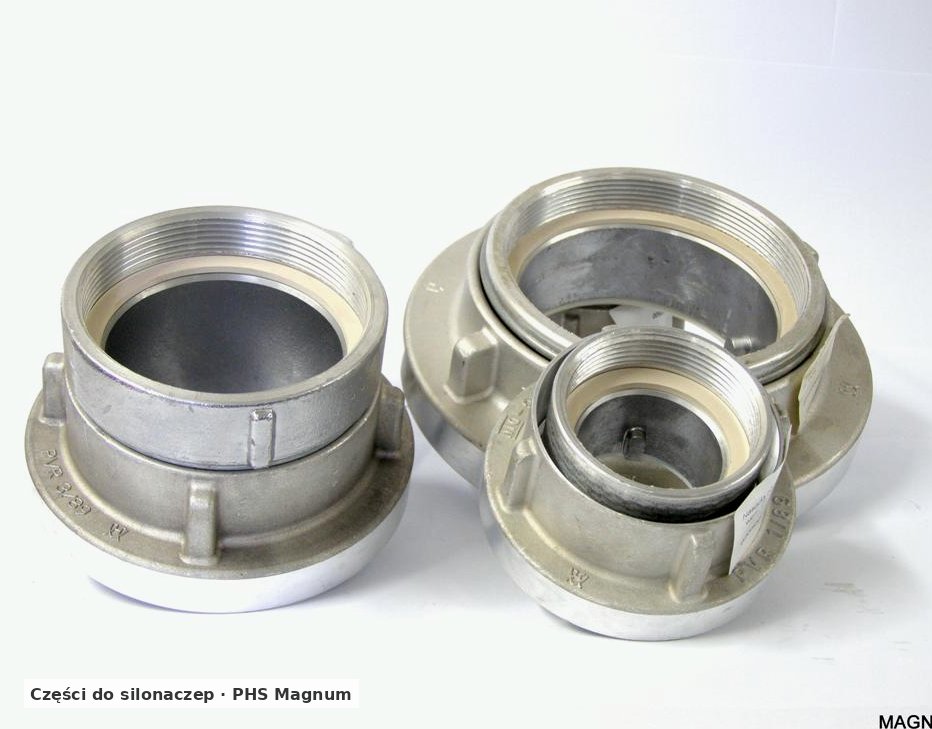

Złącza (nasady) z gwintem wewnętrznym / zewnętrznym, obrotowe

Oferta podstawowa z polskiego aluminium obejmuje gwinty 2", 2 1/2", 3" i 4" w wykonaniu wewnętrznym i zewnętrznym.

Łączniki ssawne Storz

Pokrywy nasad (zaślepki) i redukcje

Uszczelki systemu Storz

Akcesoria do systemu Storz

• króćce do łączników ssawnych — aluminium niemieckie z białą NBR (normy 14301, 14321, 14322, 14323)
• króćce do łączników ssawnych — stalowe z białą NBR, wszystkie rozmiary
• korony do łączników ssawnych — aluminium polskie lub niemieckie, wszystkie rozmiary
• pierścienie zabezpieczające do koron — stalowe
• łańcuszki do pokryw — stal lub stal nierdzewna

System Storz we flotach mieszanych marek

Choć złącze kłowe jest tym samym standardem niezależnie od producenta naczepy, droga, jaką dochodzi do tego złącza, różni się między markami — i to ona, a nie samo Storz, bywa źródłem nieporozumień przy doborze części w taborze mieszanym. Storz definiuje stronę „od węża": rozstaw kłów, profil pierścienia uszczelniającego i nominalny rozmiar. Strona „od zbiornika", czyli to, czym nasada lub króciec kończy się po stronie armatury rozładunkowej, zależy już od konstrukcji konkretnej serii. W praktyce porównawczej wygląda to tak:

• Spitzer SF i SK — naczepy aluminiowe o lekkiej zabudowie. Seria niewywrotna SF oraz wywrotna SK prowadzą tor pneumatyczny, w którym nasady i pokrywy Storz pracują na typowych gwintach calowych; dobieramy je tu przede wszystkim pod aluminiowy charakter armatury, pilnując, by uszczelka i materiał nasady nie tworzyły niekorzystnej pary galwanicznej z lekkim stopem zbiornika.
• Feldbinder EUT i KIP — pozioma EUT oraz uchylny silos KIP. To tutaj najczęściej spotykamy zakończenia w stali nierdzewnej (wersje food-grade) i wykonania pod podwyższone ciśnienie robocze; dla tej grupy częściej sięgamy po nasady nierdzewne lub aluminiowe z uszczelką dobraną do higieny medium niż po standard pod suchy granulat.
• Kässbohrer K.SSK i K.SSL — tu kierujemy się wyłącznie zmierzonym rozmiarem i typem gwintu armatury na danym egzemplarzu; ponieważ Storz pozostaje neutralny markowo, dobrana nasada lub redukcja wpina się bez przeróbek, gdy tylko zgadza się cal i profil połączenia.

Wniosek dla przewoźnika jest jeden: w taborze złożonym z kilku marek nie kompletuje się „części Spitzera" ani „części Feldbindera", lecz dobiera elementy Storz po wymiarze i materiale — a marka pojazdu jest jedynie wskazówką, czego się spodziewać po stronie armatury.

Warto też rozróżnić dwie sytuacje, które w rozmowie z klientem mieszają się najczęściej. Pierwsza to wymiana elementu na identyczny — tu marka pojazdu nie ma żadnego znaczenia, liczy się wyłącznie zdjęty wymiar. Druga to świadoma zmiana materiału lub klasy uszczelki przy okazji wymiany, na przykład przejście z pospolitego wykonania na nierdzewne, gdy pojazd zmienia profil ładunków. W obu przypadkach neutralność standardu Storz działa na korzyść przewoźnika: element nowy wpina się tak samo pewnie jak demontowany, bo geometria kła pozostaje wspólna dla całego rynku naczep silosowych. To dlatego flota mieszana nie wymusza osobnej wiedzy „pod każdą markę" — wymaga jedynie dyscypliny pomiaru i świadomego doboru materiału.

Centralny magazyn jako zaplecze taboru wielomarkowego

Utrzymanie gotowości serwisowej floty mieszanej różni się od zaopatrzenia jednomarkowego warsztatu. Gdyby każdą markę obsługiwać osobnym zapasem, przewoźnik musiałby zamrozić kapitał w pięciu równoległych zestawach nasad, pokryw, redukcji i uszczelek — w większości pokrywających się ze sobą, bo Storz jest wspólny. Centralny magazyn w jednym węźle logistycznym odwraca tę logikę: jeden przekrojowy asortyment Storz obsługuje cały tabor, niezależnie od tego, czy akurat na podnośniku stoi naczepa jednej, czy drugiej marki.

Stan magazynowy budujemy więc pod realne, sumaryczne zużycie eksploatacyjne całej floty, a nie pod katalog pojedynczego wytwórcy. Najczęściej rotujące pozycje — złącza z polskiego aluminium w typowych gwintach, komplet uszczelek oraz pokrywy — leżą w stałej dostępności i wydawane są od ręki, co skraca przestój pojazdu do minimum bez względu na to, do której marki trafi część. Pozycje rzadsze, specyficzne dla konkretnych konfiguracji (wykonania nierdzewne, mosiężne, obrotowe), uzupełniamy z dostawy bezpośredniej, nie obciążając nimi stałego zapasu. Taki model — jeden centralny zapas zamiast wielu rozproszonych — jest sednem przewagi, jaką daje flocie mieszanej hub serwisowo-magazynowy: mniej zamrożonego kapitału, krótszy czas reakcji i jeden punkt doradztwa technicznego dla całego taboru.

Centralizacja zaplecza ma jeszcze jeden, mniej oczywisty walor: zbiera w jednym miejscu wiedzę o tym, co w danym taborze realnie się zużywa. Obsługując równolegle naczepy kilku marek, widzimy wzorce powtarzalne — które rozmiary uszczelek schodzą najszybciej, w których konfiguracjach częściej wraca temat korozji styku, gdzie opłaca się z góry trzymać wykonanie nierdzewne zamiast czekać na dostawę. Tej perspektywy nie da pojedynczy warsztat patrzący na jedną markę. Dlatego centralny magazyn nie jest tylko półką z częściami; jest punktem, w którym dane o eksploatacji całej floty zamieniają się w trafniejszy dobór i krótszą listę zaskoczeń serwisowych. Dla przewoźnika prowadzącego ruch mieszany oznacza to przewidywalność: ten sam dostawca, ten sam standard złączny i to samo zaplecze obsługują każdy pojazd, niezależnie od tego, czyje logo nosi.

Na co zwrócić uwagę przy różnych markach

Zanim zamówisz element Storz do taboru mieszanego, warto przejść krótką listę kontrolną — te same pytania zadajemy przy każdej marce, bo to one, nie producent, rozstrzygają dobór:

• Zmierz, nie zgaduj rozmiaru — typ gwintu (wewnętrzny czy zewnętrzny) i jego wymiar w calach sprawdź na konkretnym egzemplarzu; identyczna seria w różnych rocznikach bywa zamawiana w różnych rozmiarach armatury.
• Materiał nasady dobierz do medium, nie do marki — aluminium jest domyślne pod suche granulaty i materiały sypkie niezależnie od producenta; po stal nierdzewną lub mosiądz sięgaj tam, gdzie wymaga tego higiena lub agresywność ładunku, najczęściej w wersjach food-grade spotykanych w części taboru.
• Pilnuj pary materiałowej — w lekkich konstrukcjach aluminiowych unikaj zestawień sprzyjających korozji galwanicznej na styku stopu ze stalowymi elementami złącza.
• Klasę uszczelki ustal wg medium i temperatury — uniwersalna guma do typowych zastosowań, silikon przy podwyższonych temperaturach, Viton przy chemii; ten wybór jest wspólny dla wszystkich marek i niezależny od logo na zbiorniku.
• Sprawdź ciśnienie robocze linii — w seriach uchylnych i ciśnieniowych szczelność złącza i dopasowanie uszczelki są krytyczniejsze niż w prostych torach grawitacyjno-pneumatycznych.
• Podaj typ uszczelki montowanej obecnie — przy zamówieniu to najszybsza droga do trafienia w element wymienny bez przeróbek armatury, niezależnie od tego, którą markę serwisujesz.
• Rozróżnij stronę węża od strony armatury — pomiar po stronie kła Storz jest wspólny dla rynku, ale zakończenie po stronie zbiornika zależy od konstrukcji serii; podaj oba, jeśli masz wątpliwość.
• Uwzględnij wiek pojazdu — w renowacjach starszych egzemplarzy częściej spotyka się zużyte korony i wyrobione kły, więc bywa, że oprócz nasady wymienia się też pierścień zabezpieczający.

Szybkie zestawienie różnic między markami

Poniższa tabela porządkuje to, czego — z perspektywy doboru Storz — warto spodziewać się po każdej z marek taboru mieszanego. Wartości pozostają jakościowe; rozstrzyga zawsze pomiar na egzemplarzu.

Tabela jest wskazówką wstępną, nie listą katalogową — w taborze mieszanym zawsze potwierdzamy dobór pomiarem armatury zastanej na konkretnym pojeździe.

Jak zamówić część Storz do floty mieszanej

Żeby skrócić wymianę zdań i trafić w element za pierwszym razem, prosimy o komplet informacji niezależnych od marki pojazdu. Przy zgłoszeniu pomocne są:

• rozmiar nominalny złącza — odczytany lub zmierzony na zastanej armaturze, w calach;
• typ połączenia — gwint wewnętrzny czy zewnętrzny, ewentualnie wykonanie obrotowe;
• rodzaj elementu — nasada, łącznik ssawny, pokrywa, redukcja czy sama uszczelka;
• materiał oczekiwany — wykonanie aluminiowe, mosiężne lub nierdzewne;
• klasa uszczelki — pod medium i temperaturę pracy linii;
• metoda montażu węża — pod opaski czy pod obejmy skorupowe, jeśli rzecz dotyczy łącznika ssawnego.

Na tej podstawie dobieramy część wymienną bez konieczności podawania marki ani numeru pojazdu — bo w systemie Storz to wymiar i materiał, a nie producent, jednoznacznie identyfikują element. Jeśli serwisujesz tabor złożony z kilku marek naraz, jedno takie zgłoszenie może objąć pozycje do różnych pojazdów jednocześnie, a my skompletujemy je z jednego, wspólnego zapasu.

Pomocniczo, zanim wyślesz zgłoszenie, warto zebrać przy pojeździe trzy rzeczy naraz:

• zdjęty element wzorcowy lub jego zdjęcie z miarką — najpewniejszy punkt odniesienia przy doborze;
• informację o medium — co pojazd realnie przewozi, bo to przesądza o materiale i uszczelce;
• uwagę o warunkach pracy linii — czy rozładunek jest ciśnieniowy, czy grawitacyjno-pneumatyczny;
• zakres planowanej wymiany — pojedynczy element czy komplet połączenia, co pozwala od razu dobrać pasujące uszczelki i akcesoria;
• docelowy termin — czy pozycja jest potrzebna od ręki z magazynu, czy może poczekać na dostawę bezpośrednią.

Korzyści jednego dostawcy dla całego taboru

• jeden punkt kontaktu — doradztwo techniczne dla wszystkich marek w jednym miejscu;
• wspólny zapas — brak potrzeby dublowania zestawów części marka po marce;
• spójny standard jakości — te same materiały i te same kryteria doboru w całej flocie;
• krótszy przestój — pozycje najczęściej rotujące wydawane od ręki niezależnie od pojazdu;
• przewidywalna logistyka — dostawa i odbiór z jednej bazy dla każdej naczepy taboru;
• mniej pomyłek przy zamówieniu — identyfikacja po wymiarze eliminuje błędy wynikające z mylenia katalogów różnych marek;
• historia eksploatacji w jednym rejestrze — wiedza o zużyciu całej floty wspiera trafniejszy dobór przy kolejnych wymianach.

Krótko: w flocie wielomarkowej system Storz nie jest cechą marki, lecz wspólnym językiem armatury — a centralny hub serwisowo-magazynowy zamienia tę wspólnotę standardu w realną oszczędność czasu i kapitału.

Kompatybilność z markami silonaczep

System Storz jest standardem ponadmarkowym, dlatego ten sam komplet elementów dopasowujemy do pojazdów różnych wytwórców. Decyduje rozmiar gwintu i typ uszczelki na danym egzemplarzu, a nie logo na naczepie.

• Spitzer (serie SF i SK) — naczepy aluminiowe; nasady, pokrywy i redukcje Storz dobieramy do toru rozładunku pneumatycznego serii niewywrotnych SF oraz wywrotnych SK.
• Feldbinder (serie EUT i KIP) — poziome EUT (w tym wykonania food-grade ze stali nierdzewnej, gdzie sięgamy po Viton lub białą NBR) oraz uchylne silosy KIP pracujące pod nadciśnieniem rozładunku.
• Kässbohrer (serie K.SSK i K.SSL) — złącza Storz na linii rozładunkowej dobieramy do gwintu i rozmiaru armatury montowanej w tych naczepach.
• Inni europejscy producenci — obsługujemy także floty pozostałych marek silonaczep spotykanych na rynku DACH i w Polsce; ponieważ Storz jest standardem niezależnym od marki, kluczem pozostaje zgodność rozmiarowa, nie producent pojazdu.

Przy zamówieniu prosimy o podanie rozmiaru gwintu (cale), typu połączenia oraz materiału uszczelki montowanej obecnie — na tej podstawie dobierzemy element wymienny bez przeróbek armatury. Pełen przegląd kategorii: części zamienne.

Magazyn w Choruli

Stały magazyn części Storz prowadzimy w Choruli k. Opola, 4 km od autostrady A4. Utrzymujemy w stałej dostępności oferta podstawową — złącza z polskiego aluminium AK 11 w gwintach 2"–4", pokrywy, redukcje oraz komplet uszczelek NBR, silikonowych i Viton — tak, aby najczęściej wymieniane pozycje wydawać od ręki. Pozycje specjalne (aluminium niemieckie, mosiądz, stal nierdzewna, złącza obrotowe) sprowadzamy z dostawy bezpośredniej, z dnia na dzień.

Obsługujemy floty różnych marek silonaczep, dlatego stan magazynowy budujemy pod realne zużycie eksploatacyjne w ruchu mieszanym, a nie pod katalog jednego producenta. Dostawa kurierem na terenie Polski i do krajów UE, możliwy też odbiór osobisty na bazie w Choruli.

Specjalistyczne portale

Dla flot konkretnych marek prowadzimy dedykowane portale z katalogiem części Storz w kontekście danej serii:

• Spitzer — system Storz (SF/SK)
• Feldbinder — system Storz (EUT/KIP)

Diagnostykę i wymianę wykonujemy w ramach serwisu silonaczep PHS Magnum.

Powiązane kategorie

• Węże pneumatyczne — montowane na łącznikach ssawnych Storz
• Opaski zaciskowe — opaski GBS i obejmy skorupowe DIN 2817
• Uszczelnienia kuli — teflon/NBR w linii rozładunkowej
• Zawory zwrotne — w torze pneumatycznym silonaczepy
• Pełen katalog części zamiennych

Autor: Aleksy Pasternak — Managing Partner PHS Magnum, 20 lat w branży, auditor wewnętrzny ISO 9001:2015 (DEKRA).
