Z perspektywy mieszanej floty
Dekiel zasypowy to górny właz załadunkowy na szczycie silosa — przez niego do zbiornika trafia granulat PE/PP lub inny materiał sypki. Po napełnieniu właz domyka się śrubami motylkowymi: elementami z oczkiem, które operator obraca ręką bez klucza, dociskając pokrywę do uszczelki. Brzmi to jak drobiazg, ale to właśnie te śruby decydują o szczelności górnego włazu, a więc o utrzymaniu ciśnienia roboczego podczas rozładunku i o czystości ładunku.
PHS Magnum patrzy na ten osprzęt z perspektywy operatora obsługującego wiele marek naraz. Większość warsztatów i firm transportowych nie ma floty jednorodnej — w jednej bazie stoją obok siebie naczepy Spitzer, Feldbinder i Kässbohrer, a każda z nich ma własne dekle zasypowe. Dobra wiadomość jest taka, że pod względem mocowania marki te są do siebie zbliżone: łączy je gwint M20 i oczko 18 mm, a różnicuje przede wszystkim długość śruby. To pozwala zaopatrywać całą flotę z jednego magazynu, zamiast prowadzić osobne łańcuchy dostaw dla każdego producenta. Magazyn w Choruli k. Opola prowadzimy właśnie pod takim kątem: kompletny osprzęt motylkowy dla kilku marek jednocześnie.
Specyfikacja śrub i osprzętu
W ofercie znajdują się trzy typy elementów, które razem tworzą komplet mocujący dekla zasypowego.
| Element | Materiał | Parametr |
|---|---|---|

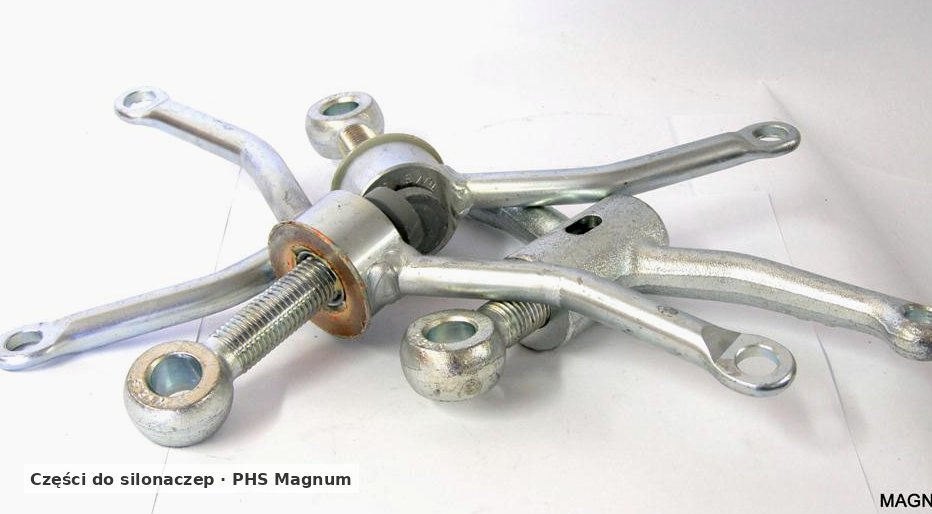

| Kompletna śruba motylkowa | Stal ocynkowana | Oczko śruby 18 mm |
| Śruba oczkowa do motylków | Stal nierdzewna lub ocynkowana | Wszystkie rozmiary |
| Podkowa zabezpieczająca | Mosiądz | — |
Zakres długości śrub motylkowych, z przypisaniem do marek, przedstawia poniższa tabela. Wszystkie pozycje łączy gwint M20 i oczko 18 mm.
| Rozmiar | Marki | Materiał | Oczko |
|---|---|---|---|
| M20x100 | Feldbinder, Spitzer | Stal ocynkowana | 18 mm |
| M20x120 | Feldbinder, Spitzer | Stal ocynkowana | 18 mm |
| M20x130 | Feldbinder, Spitzer | Stal ocynkowana | 18 mm |
| M20x140 | Kässbohrer | Stal ocynkowana | 18 mm |
Ocynk to standardowe wykończenie śruby motylkowej — równoważy odporność na korozję z kosztem eksploatacji elementu, który wymienia się stosunkowo często. Tam, gdzie liczy się dłuższa odporność na korozję (np. naczepy intensywnie eksponowane na sól drogową), sięgamy po śruby oczkowe ze stali nierdzewnej. Mosiężne podkowy zabezpieczające blokują komplet w pozycji roboczej.
Kompatybilność z markami
Śruby motylkowe z naszej oferty są przypisane konkretnym markom i ich konstrukcjom — nie są to bezimienne odpowiedniki.
- Spitzer (SF/SK) — górne włazy zasypowe serii SF i SK domykane są śrubami motylkowymi M20 z oczkiem 18 mm; typowe długości to M20x100 i M20x120.
- Feldbinder (EUT/KIP) — dekle zasypowe występują zarówno w poziomej, niewywrotnej EUT, jak i w uchylanym silosie KIP; stosuje się rozmiary M20x100, M20x120 i M20x130.
- Kässbohrer (K.SSK/K.SSL) — dla tej marki w zakresie pozostaje dłuższy wariant M20x140.
Ponieważ wspólnym mianownikiem jest gwint M20 i oczko 18 mm, różnica sprowadza się głównie do długości trzpienia. Przy zamówieniu kluczowe jest podanie marki naczepy oraz długości śruby — to one przesądzają o dopasowaniu do grubości pakietu dociskowego danego dekla.
Kiedy wymienić — sygnały z eksploatacji
Śruby motylkowe dekli zasypowych zużywają się szybciej niż większość pozostałego osprzętu, bo operator obsługuje je przy każdym cyklu pracy naczepy — niezależnie od marki. W praktyce serwisowej, zarówno przy naczepach Spitzer, Feldbinder, jak i Kässbohrer, na wymianę kompletu wskazują te same objawy:
- Skorodowane lub uszkodzone oczko 18 mm — utrudnia ręczne dokręcenie i grozi pęknięciem przy dociskaniu pokrywy.
- Zużyty gwint M20 — śruba nie utrzymuje docisku, przez co właz nie domyka się szczelnie i traci ciśnienie podczas rozładunku.
- Naruszona powłoka ocynku — odsłonięta stal przyspiesza korozję i prowadzi do zatarcia gwintu, szczególnie w warunkach soli drogowej.
- Zgubiona lub odkształcona podkowa zabezpieczająca — komplet traci blokadę w pozycji roboczej.
Rozwiązaniem jest wymiana na kompletną śrubę motylkową w odpowiednim rozmiarze, ewentualnie wraz z nową śrubą oczkową i mosiężną podkową. Przy każdej wymianie warto skontrolować stan uszczelki dekla zasypowego — śruba dociska, uszczelka domyka, więc oba elementy współpracują przy szczelności włazu i ocenia się je razem.
Magazyn Chorula
Komplet osprzętu motylkowego — śruby M20x100, M20x120, M20x130 (Feldbinder, Spitzer) i M20x140 (Kässbohrer), śruby oczkowe oraz mosiężne podkowy — utrzymujemy w magazynie w Choruli k. Opola (4 km od A4, ok. 180 km od granicy DE). Lokalizacja przy autostradzie i blisko granicy DACH skraca czas dostawy zarówno na rynku krajowym, jak i do odbiorców w Niemczech, Austrii i Szwajcarii. Wszystkie procesy magazynowe prowadzimy w ramach systemu zarządzania jakością ISO 9001:2015.
Dobór i kompletację prowadzimy pod kątem mieszanej floty: w jednej przesyłce mogą trafić śruby do różnych marek, a także uszczelki dekli i inne części eksploatacyjne. W sprawie kompletu — zapytaj o wycenę. Kontakt magazynowy: +48 604 800 869, magazyn@magnumchorula.pl.
Na co zwrócić uwagę przy różnych markach
Wspólny gwint M20 i oczko 18 mm sprawiają, że różnica między markami w tej kategorii sprowadza się niemal wyłącznie do długości trzpienia — a ta wynika z grubości pakietu dociskowego konkretnego dekla:
- Spitzer SF/SK — górne włazy serii niewywrotnej i wywrotnej domyka się typowo śrubą M20x100 lub M20x120.
- Feldbinder EUT/KIP — w poziomym, niewywrotnym zbiorniku i w uchylanym silosie spotyka się rozmiary M20x100, M20x120 oraz dłuższy M20x130.
- Kässbohrer K.SSK/K.SSL — dla tej marki w zakresie pozostaje najdłuższy wariant M20x140.
- Materiał wg ekspozycji — ocynk to standard wymienialny często, a tam gdzie naczepa jest mocno narażona na sól drogową, sięga się po śruby oczkowe ze stali nierdzewnej, niezależnie od producenta.
Przy mieszanym taborze to ujednolicenie gwintu jest realnym uproszczeniem: jeden próg dopasowania (M20, oczko 18 mm) i kilka długości pokrywających kilka marek naraz. Dlatego kompletację prowadzimy z jednego stanu, dorzucając do przesyłki śruby do różnych marek oraz współpracujące z nimi uszczelki dekli — bez rozdzielania zamówienia według producenta.
Decydujące pozostaje dopasowanie długości do grubości pakietu dociskowego konkretnego dekla, a nie samo oznaczenie marki — dlatego przy zamówieniu prosimy o podanie zarówno producenta naczepy, jak i rozmiaru M20x. Śruba zbyt krótka nie dociśnie pokrywy do uszczelki, zbyt długa nie osiądzie prawidłowo; oba przypadki kończą się nieszczelnym włazem niezależnie od tego, czy mamy do czynienia z konstrukcją Spitzer, Feldbinder czy Kässbohrer.
