Mechanizm, nie pojedyncza śruba
Dekiel tylny domyka tylną część zbiornika silonaczepy. W odróżnieniu od górnego dekla zasypowego, który zamyka się prostą śrubą motylkową, dekiel tylny w silosach podnoszonych obsługuje cały mechanizm zamykający. Powód jest konstrukcyjny: w naczepie z hydraulicznie unoszonym zbiornikiem właz tylny musi utrzymać szczelność nie tylko w pozycji transportowej, ale i wtedy, gdy silos jest uchylony przy rozładunku. Pojedyncza dokręcona śruba tego nie zapewni — potrzebny jest układ utrzymujący docisk niezależnie od położenia i drgań.
Oferowany przez nas system pochodzi z rozwiązania do silosa podnoszonego w konfiguracji Spitzer-Feldbinder i jest opisany jako uniwersalny — ten sam komplet obsługuje pokrewne konstrukcje obu marek. PHS Magnum prowadzi w Choruli k. Opola magazyn kompletnych systemów zamykających, dzięki czemu zużyty mechanizm można odtworzyć w całości albo wymienić tylko osłabiony element, bez czekania na dostawę z zagranicy.
Specyfikacja systemu

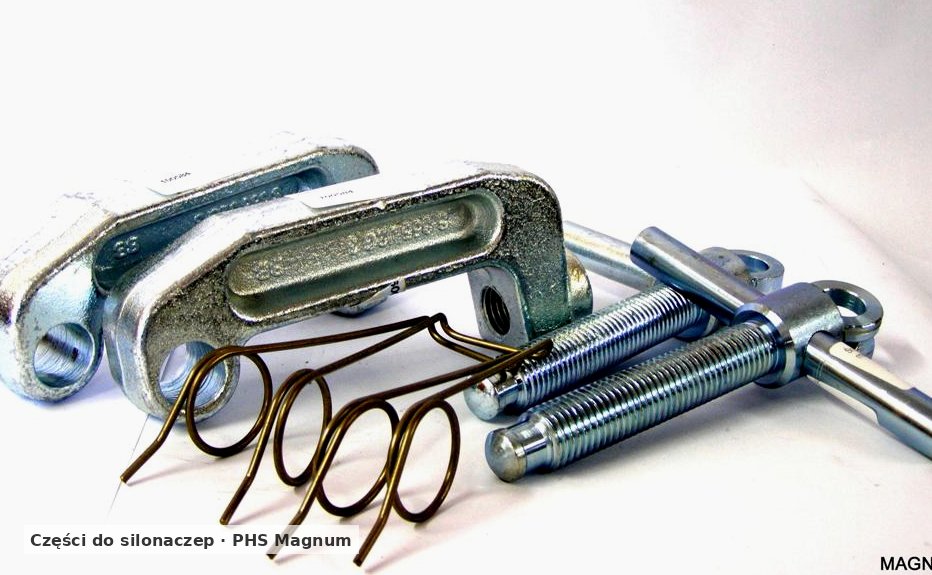

System tworzą trzy współpracujące elementy. Każdy ma określony materiał dobrany do swojej funkcji.
| Element | Materiał | Parametr |
|---|---|---|
| Rączka | Stal ocynkowana | Gwint M20 |
| Śruba oczkowo-krzyżowa do rączki | Stal ocynkowana | M20x110, oczko 18 mm |
| Sprężyna do śruby oczkowej | Stal nierdzewna | — |
Rączka i śruba oczkowo-krzyżowa przenoszą siłę docisku, dlatego wystarcza im stal ocynkowana łącząca wytrzymałość z odpornością na korozję drogową. Sprężyna pracuje cyklicznie na sprężynowanie i to ona najczęściej ulega zmęczeniu — stąd wykonanie ze stali nierdzewnej, która podnosi jej trwałość i odporność na korozję. Warto zauważyć, że gwint M20 i oczko 18 mm są wspólne ze śrubami motylkowymi dekli zasypowych, co ułatwia utrzymanie spójnego asortymentu osprzętu w jednej flocie.
Kompatybilność z markami
System opisany jest jako uniwersalny dla silosa podnoszonego Spitzer-Feldbinder, co przekłada się na konkretne konstrukcje obu marek.
- Spitzer (SF/SK) — silos podnoszony to zbiornik wywrotny unoszony hydraulicznie, co odpowiada serii SK; dekiel tylny domykany jest mechanizmem rączki ze śrubą oczkowo-krzyżową M20x110 i sprężyną.
- Feldbinder (EUT/KIP) — system dotyczy bezpośrednio konstrukcji z podnoszonym silosem, czyli linii KIP (Kippsilo), gdzie zbiornik uchyla się przy rozładunku; dla dekla tylnego w danej naczepie dobór potwierdzamy na podstawie wymiarów.
Uniwersalny charakter zestawu sprawia, że ten sam komplet obsługuje obie marki. Przy zamówieniu warto wskazać, czy potrzebny jest cały system, czy pojedynczy element, oraz podać markę i typ naczepy, aby potwierdzić dopasowanie do konkretnego dekla.
Kiedy wymienić — sygnały z eksploatacji
Mechanizm zamykający dekla tylnego zużywa się w punktach, które pracują przy każdym cyklu opróżniania zbiornika. Niezależnie od tego, czy obsługujemy serię SK Spitzera, czy linię KIP Feldbindera, na wymianę elementu lub całego kompletu wskazują podobne objawy:
- Osłabiona lub pęknięta sprężyna — rączka nie wraca do pozycji roboczej i nie utrzymuje docisku; mimo stali nierdzewnej element zużywa się zmęczeniowo i to on wymienia się najczęściej.
- Zużyty gwint M20 śruby oczkowo-krzyżowej — śruba nie utrzymuje docisku, a dekiel tylny przestaje domykać się szczelnie.
- Skorodowane lub uszkodzone oczko 18 mm — utrudnia obsługę i grozi pęknięciem przy dociskaniu.
- Uszkodzona lub luźna rączka — operator nie jest w stanie poprawnie domknąć włazu tylnego.
Ponieważ trzy elementy działają jako jeden układ, wymiana pojedynczej, osłabionej pozycji często wystarcza, by przywrócić pewność całego zamknięcia. Przy serwisie warto jednocześnie skontrolować stan uszczelki dekla tylnego — mechanizm zamykający i uszczelnienie współpracują przy utrzymaniu szczelności włazu i ocenia się je łącznie.
Magazyn Chorula
Kompletne systemy zamykające — rączkę (M20), śrubę oczkowo-krzyżową (M20x110, oczko 18 mm) i sprężynę nierdzewną — utrzymujemy w magazynie w Choruli k. Opola (4 km od A4, ok. 180 km od granicy DE). Elementy dostępne są w komplecie lub osobno; najczęściej wymienianą pojedynczą pozycją jest sprężyna. Procesy magazynowe prowadzimy w ramach systemu zarządzania jakością ISO 9001:2015, a położenie przy autostradzie i blisko granicy DACH skraca czas dostawy zarówno w kraju, jak i do odbiorców w Niemczech, Austrii i Szwajcarii.
Dobór prowadzimy pod kątem floty wielu marek — komplet zamykający może trafić w jednej przesyłce z uszczelkami dekli tylnych i innym osprzętem. W sprawie kompletu — zapytaj o wycenę. Kontakt magazynowy: +48 604 800 869, magazyn@magnumchorula.pl.
Specjalistyczne portale
Szczegóły systemu zamykającego w kontekście danej marki opisujemy na portalach dedykowanych: Spitzer oraz Feldbinder — tam ujmujemy mechanizm w kontekście serii SK oraz linii KIP.
Powiązane kategorie
- Uszczelki dekli tylnych — element domykający współpracujący z systemem zamykającym przy uszczelnieniu włazu tylnego.
- Śruby dekli zasypowych — kompletne śruby motylkowe M20 do górnych dekli zasypowych.
- Uszczelki dekli zasypowych — uszczelki górnych włazów napełniania wielu marek.
- Części Feldbinder — części do linii EUT i KIP.
Autor: Aleksy Pasternak — Managing Partner PHS Magnum, 20 lat w branży, auditor wewnętrzny ISO 9001:2015 (DEKRA).
