Opaski zaciskowe – części do silonaczep | PHS Magnum
Opaski zaciskowe GBS, obejmy skorupowe i ślimakowe do montażu węży w silonaczepach różnych marek. Stal W1/W2/W4, DIN 3017 / DIN 2817. Magazyn Chorula.
Najczęstsze pytania
Czy opaski GBS i obejmy skorupowe pasują do silonaczep różnych marek?
Jakie opaski GBS prowadzicie standardowo?
Co zawiera zestaw obejm skorupowych?
Jaki rozmiar mocowania dobrać do węża DN75?
Czym różnią się klasy stali W1, W2 i W4?
Macie opaski do przewodów innych niż transportowe?
O tej kategorii
Jedno mocowanie dla całej floty — niezależnie od marki
PHS Magnum od 1990 roku obsługuje floty silonaczep wielu marek — i właśnie ta perspektywa decyduje o sposobie, w jaki podchodzimy do opasek zaciskowych. Spedytor rzadko ma w taborze jedną markę: obok naczep Spitzer stoją Feldbinder, Kässbohrer i pojazdy innych europejskich producentów. Łączy je wspólny mianownik — tor pneumatyczny z wężem transferowym i kompresorowym, łącznikami ssawnymi Storz i drobnym, lecz krytycznym elementem mocującym wąż na króćcu.
Opaska zaciskowa jest częścią uniwersalną. Dobiera się ją nie do logo na zbiorniku, lecz do średnicy węża i typu łącznika — dlatego ta sama opaska GBS czy obejma skorupowa pasuje do silonaczepy dowolnej marki, o ile zgadza się DN i forma końcówki Storz. Z punktu widzenia zarządcy mieszanej floty to ogromne uproszczenie: jeden, wspólny magazyn zaciskowy obsługuje wszystkie naczepy, bez segregowania na marki.
Niedobrany lub skorodowany zacisk to najczęstsza przyczyna przedmuchów i pylenia podczas rozładunku — niezależnie od tego, czyje logo nosi naczepa. Dlatego prowadzimy trzy podstawowe grupy elementów mocujących: opaski GBS, obejmy skorupowe oraz opaski ślimakowe i skręcane dwustronnie.
Specyfikacja techniczna

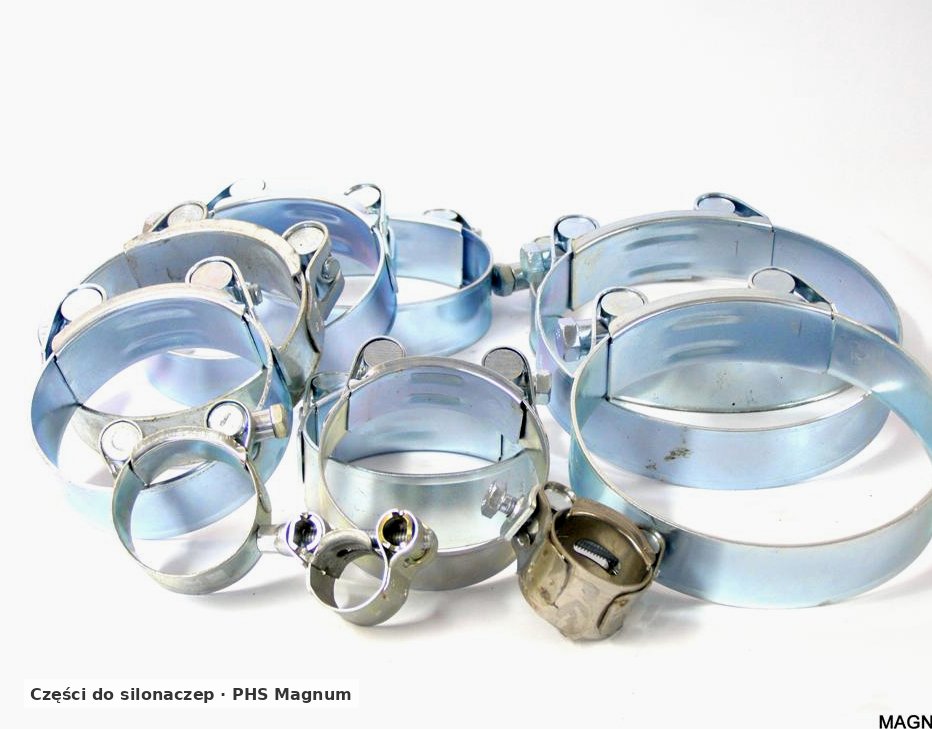

Opaski zaciskowe typu GBS
| Parametr | Wartość |
|---|---|
| Zastosowanie | montaż węży przemysłowych i kompresorowych |
| Materiał standardowy | stal ocynkowana w całości (W1) |
| Śruba | sześciokątna, klasa 8.8 |
| Szerokość taśmy | 18 mm |
| Norma | DIN 3017 |
| Rozmiary | od 17 mm |
| Dostawa bezpośrednia | pełen zakres GBS ze stali nierdzewnej i kwasoodpornej (W2, W4) |
Obejmy skorupowe
| Parametr | Wartość |
|---|---|
| Zastosowanie | montaż łączników ssawnych gładkich pod obejmy |
| Zestaw na jedną stronę węża (jeden łącznik) | 2 obejmy, 4 śruby montażowe, 4 nakrętki |
| Materiał | aluminium niemieckie |
| Normy | DIN 2817, DIN 2826 |
| Rozmiar sztandarowy (stała oferta) | 75x10 (pod wąż DN75) |
| Dostawa bezpośrednia | wszystkie rozmiary i formy z aluminium oraz stali nierdzewnej (rozmiar 75x8) |
Opaski skręcane dwustronnie i ślimakowe
| Parametr | Wartość |
|---|---|
| Zastosowanie | montaż każdego przewodu przemysłowego i motoryzacyjnego |
| Zakres rozmiarów | pełen |
Trzy grupy pokrywają cały tor: szybkie opaski GBS pod króciec łącznika, pewniejsze obejmy skorupowe pod łącznik gładki oraz opaski ślimakowe i skręcane do przewodów pomocniczych (powietrze, woda, instalacja przy podwoziu i sprężarce).
Kompatybilność z markami silonaczep
Mocowanie dobieramy do średnicy węża i typu łącznika Storz, dlatego asortyment zaciskowy obejmuje silonaczepy wszystkich obsługiwanych marek:
| Marka | Serie | Uwagi montażowe |
|---|---|---|
| Spitzer | SF (niewywrotna), SK (wywrotna) | wąż DN75 → obejmy 75x10; GBS pod króćce Storz |
| Feldbinder | EUT (pozioma), KIP (Kippsilo, uchylna) | przy rozładunku ciśnieniowym KIP rekomendowane obejmy skorupowe DIN 2817 |
| Kässbohrer | K.SSK, K.SSL | dobór wg DN węża i formy łącznika |
| Inni europejscy producenci | — | rozmiar i wykonanie pod konkretny wąż i łącznik |
Wspólny standard floty to wąż DN75, dla którego utrzymujemy stałą dostępność obejm skorupowych w rozmiarze 75x10 oraz opasek GBS pasujących do średnicy zewnętrznej węża z łącznikiem. Rozmiar opaski GBS (zakres 17–130 mm) dobieramy do średnicy zewnętrznej węża nasuniętego na króciec łącznika ssawnego Storz. Poniżej zestawienie typowych średnic węży i odpowiadających im rozmiarów łączników Storz montowanych pod opaski GBS:
| Rozmiar łącznika Storz | Średnica węża | Uszczelka |
|---|---|---|
| C (52) | 50 mm | czarna NBR |
| B (75) | 75 mm | czarna NBR |
| A (110) | 100 mm | czarna NBR |
| A (110) | 110 mm | czarna NBR |
Wybór wykonania materiałowego podporządkowujemy środowisku pracy, nie marce naczepy: do typowego granulatu PE/PP i materiałów sypkich wystarcza ocynk W1, a do wersji ze stali nierdzewnej (np. transport spożywczy, wilgotne media, intensywne mycie) dobieramy opaski nierdzewne i kwasoodporne W2/W4 oraz obejmy nierdzewne.
Magazyn w Choruli
Asortyment zaciskowy prowadzimy w magazynie PHS Magnum w Choruli k. Opola, 4 km od autostrady A4. Zasada doboru jest praktyczna, a nie katalogowa: na stanie utrzymujemy to, co realnie schodzi w mieszanej flocie — opaski GBS w wykonaniu standardowym (W1) oraz obejmy skorupowe 75x10 pod wąż DN75 — bo to one decydują o czasie naprawy, gdy naczepa stoi z nieszczelnym łączeniem.
Wykonania nierdzewne i kwasoodporne (W2, W4), obejmy nierdzewne 75x8, pozostałe rozmiary oraz opaski ślimakowe i skręcane dwustronnie realizujemy z dostawy bezpośredniej — z dnia na dzień. Dzięki temu jeden wspólny magazyn obsługuje całą flotę, bez względu na to, ile marek liczy tabor. Wysyłka kurierska na terenie Polski i do krajów UE, możliwy także odbiór osobisty.
Nie podajemy zmyślonych liczb żywotności — trwałość zacisku zależy od medium, częstotliwości montażu i warunków pracy, nie od marki naczepy.
Na co zwrócić uwagę przy różnych markach
Choć mocowanie dobiera się do węża i łącznika, a nie do logo, kilka różnic między konstrukcjami warto mieć z tyłu głowy przy mieszanym taborze:
- Spitzer SF/SK — standardem jest wąż DN75, więc obejmy 75x10 oraz GBS pod króćce Storz schodzą tu najczęściej.
- Feldbinder EUT/KIP — przy rozładunku ciśnieniowym uchylanego KIP pewniejsze bywają obejmy skorupowe DIN 2817, a w wersjach food-grade EUT wymagane są wykonania nierdzewne W2/W4.
- Kässbohrer K.SSK/K.SSL — dobór prowadzi się wprost według DN węża i formy łącznika, bez specyfiki materiałowej innej niż środowisko pracy.
- Materiał wg medium, nie marki — do granulatu PE/PP wystarcza ocynk W1, do wilgotnych mediów i mycia sięga się po W2/W4 niezależnie od producenta naczepy.
Centralny magazyn w Choruli prowadzimy właśnie pod taki rozrzut: jeden wspólny stan zaciskowy obsługuje wszystkie marki, dzięki czemu kompletację mocowań do różnych naczep łączymy w jednym zamówieniu, bez segregowania według producenta.
Specjalistyczne portale marek
PHS Magnum prowadzi dedykowane portale dla najszerzej obsługiwanych marek silonaczep. Tam znajdziesz katalog opasek zaciskowych ujęty z perspektywy konkretnej serii, z uwagami montażowymi pod dany model zbiornika:
- Opaski zaciskowe Spitzer (SF/SK) — dobór pod serię niewywrotną i wywrotną.
- Opaski zaciskowe Feldbinder (EUT/KIP) — w tym mocowanie pod rozładunek ciśnieniowy Kippsilo i wersje food-grade.
Dobór opasek i obejm pod konkretny wąż, łącznik i markę silonaczepy ustalisz z serwisem: tel. +48 602 716 551. Pełny zakres usług: magnumchorula.pl/serwis/ .
